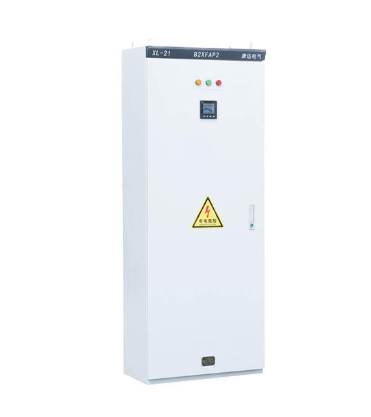

XL-21新型动力箱系列

产品概述

新型XL-21动力箱广泛用于发电厂及工矿企业中，在三相交流500V以下三相三线、三相四线、三相五线等配电 系统中作动力或照明配电之用，系户内靠墙安装，屏前操作，屏前检修；箱体为全封闭结构，由C型材或8MF型材拼装而成。箱内采用新型旋转式负荷隔离开关，可带负荷操作，正面门上装有电压、电流指示仪表以及信号灯、按钮、 转换开关等主令元件。本配电箱内采用自行设计的新型组件，结构紧凑，造型美观大方，维护方便，多种接线方案可 供用户选择，是替代老型XL-21动力箱的理想产品。

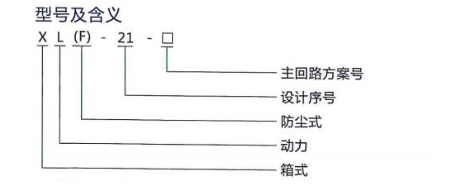

型号及含义

使用环境

◎环境温度： -5℃~+40℃,且24h内的平均温度不超过+35℃。

◎海拔高度：不超过2000m。

◎相对湿度：在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度(如：+20℃时为90%),考虑到温度的变化 允许产生适度的凝露。

◎设备安装时与垂直面的倾斜度应不超过5°。

◎设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

注：超过以上条件，可与我公司协商。

技术参数

安装、验收及投运前的注意事项

产品到货后，首先应检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品应根据正常使用条件 的规定，置于适应的场所。

◎产品安装基础槽钢及螺栓由用户自备，基础槽钢与柜体连接孔(见图1)

◎产品在安装完毕后，投入运行前进行如检查与试验

◎检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁；

◎主要电器及辅助接点的通断是否可靠、准确；

◎主要元件的选型、接线原理是否与原理图样相符；

◎用500V兆欧表绝缘值不低于1MΩ。测量时注意断开不能承受电压及电子元件接线。

◎使用注意事项

低压空气断路器等经多次合分后，会使主触头局部烧伤和产生炭类物质使接触电阻增大，应定期对万能式低压空气断路器按其使用 说明书要求进行维护和检修。

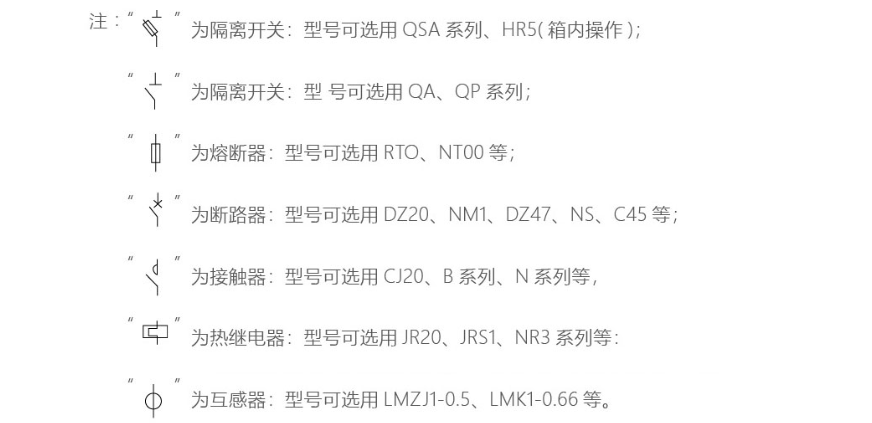

主回路方案

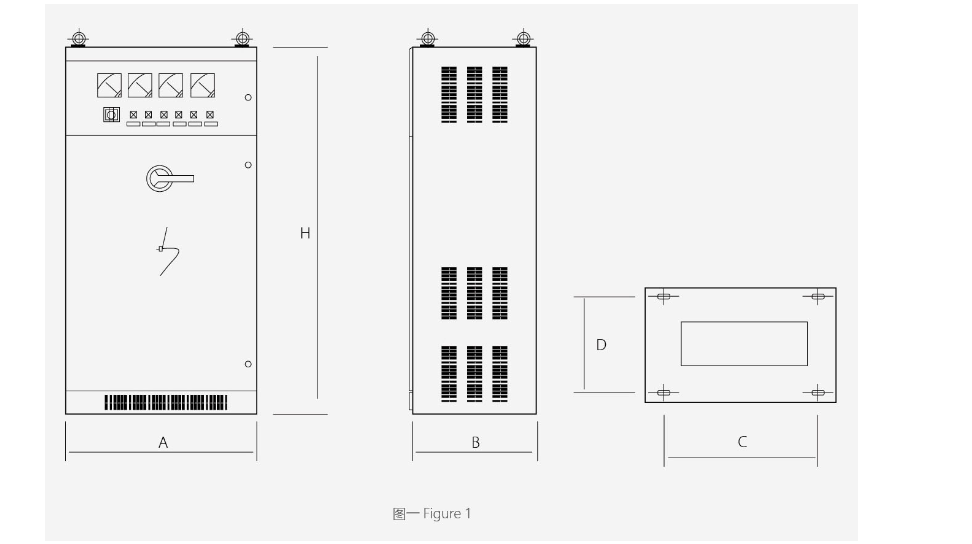

箱体外形及安装尺寸

订货须知

◎产品的全部型号(包括主电路方案号和辅助电路方案号)。

◎主电路系统图，柜体平面排列图。

◎辅助电路电气原理图。

◎柜内元器件清单(主母线规格)。

◎柜体颜色，(如无要求，则按浅驼灰色供货)箱体尺寸。

◎其它与产品正常使用条件不符的特殊要求。
