产品详情

GCK低压抽出式开关柜

联系人:冯绍玉
联系电话:1375779****
企业地址浙江省-温州市
详细地址浙江省温州瓯江口产业集聚区灵华路217号1号楼1层1-1-2(自主申报))
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
温州市康达电气成套设备有限公司,创建于2005年,是一家经国家工商局核准,专业生产高中低压开关柜系列、箱式变电站系列,高低压母线槽系列、电缆桥架系列产品的技术型企业,并被评为“火”字国家级高新技术企业,AAA级信用企业。 企业行政组织架构分为:销售、技术、生产、财务、人力资源。 公司设在温州海滨工业区的生产基地,拥有成套生产加工流水线和先进的检测设备,凝聚了一大批经验丰富的中高级工程师和各类管理人才,实现了产品生产管理计算机化,建立了严格的质量管理体系,并取得了ISO9001质量体系认证证书,实现了产品开发、工程设计、生产制造、安装及售后等全立体信息化管理,为客户提供精良的产品和技术服务提供了坚实保障。2005年~2020年期间,企业通过了ISO9001质量管理体系、ISO14001环境管理体系和OHSAS18001职业健康安全管理体系的第三方认证,接连被评为国家级高新技术企业和行业优秀企业。 产品注册“兴达”商标,获得多个实用发明专利,自2005年~2020年先后研发了抽屉式开关柜、新型进线柜、新型高低压配电柜、各种配电装置和信息化的操控装置,为各种行业的客户量身定制了实用并且系统化的用电设备。 康达电气成套产品凭借其品质高、性能稳定、智能化程度高、交货及时、服务周到等特点,在激烈的市场竞争中,已远销乌兹别克斯坦、印尼等多个国家和地区,已在电厂、铁路、机场、水利、化工、矿山、通信、等重大工程和大型基础建设项目中广泛应用,倍受广大用户的广泛好评。

产品图片

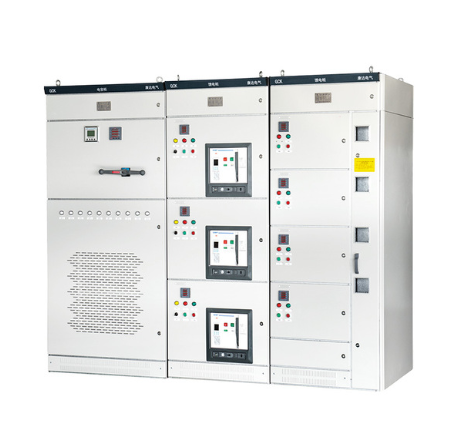

GCK低压抽出式开关柜




用途

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂、变电站、工 矿企业等电力用户作为交流50Hz,最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

使用环境条件

◎海拔不超过2000m。

◎周围空气温度不高于+40℃,并且24h内平均温度不高于+35℃,周围空气温度不低于-50℃。

◎大气条件:空气清洁,相对湿度在温度为+40℃时不超过50%,在温度较低时允许有较高的相对湿度,列如:+20℃时为90%。

◎没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所。

◎与垂直面倾斜不超过5°。

◎本产品适合以下温度运输储存: -25℃~+55℃,在短时间内(不超过24h)不超过+70℃。

◎如上述使用条件不能满足时,应由用户在订货时向我公司提出,协商解决。

开关柜的主要技术参数

额定工作频率(Hz)

50

额定工作电压(V)

380,660

额定绝缘电压(V)

660

额定工作电流(A)

水平母线

630-3150

垂直母线

600

额定短时耐受电流

水平母线

80kA(有效值)/1秒

垂直母线

50kA(有效值)/1秒

额定峰值耐受电流

水平母线

176kA/0.1s

垂直母线

110kA/0.1s

主电路接插件(A)

200,400

辅助电路接插件(A)

10

工频耐压1分钟 ( V )

2500

防护等级

P40

操作方式

就地,远方,自动

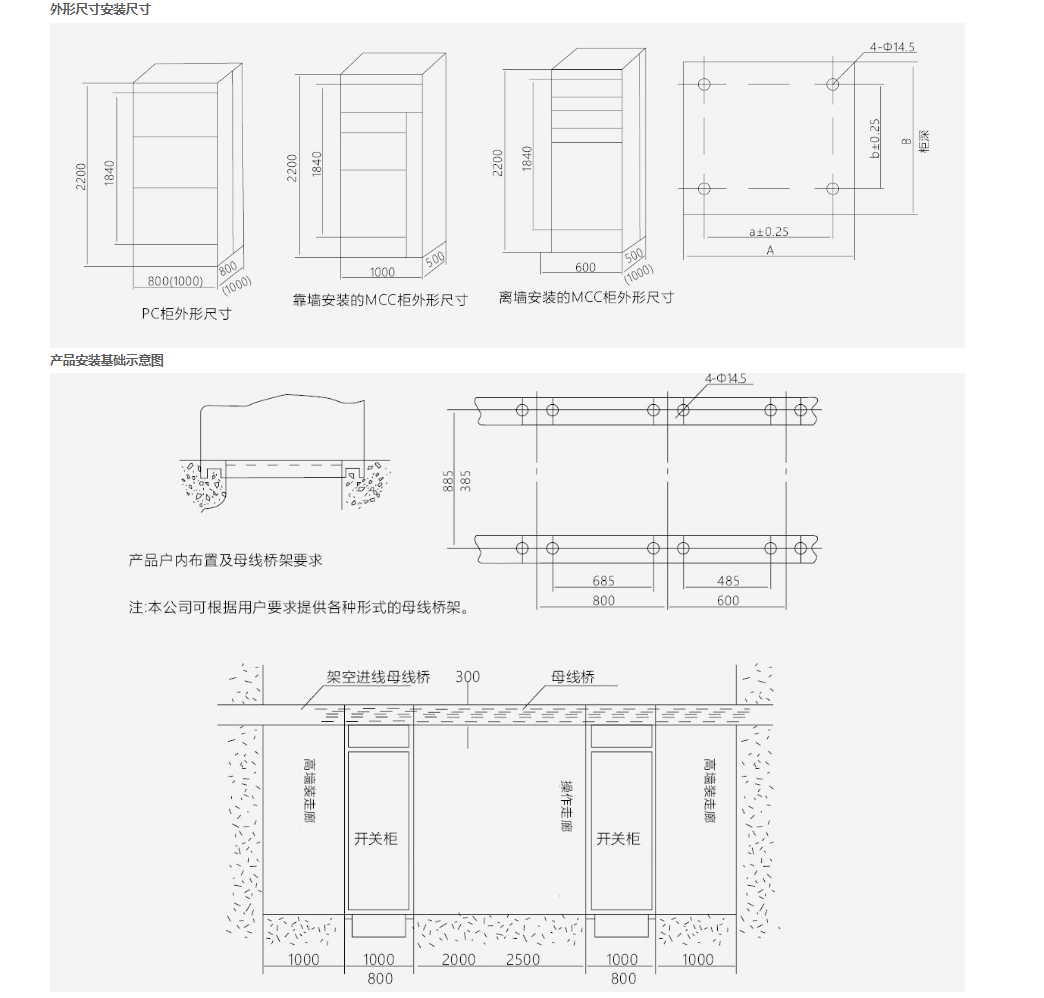

安装尺寸及安装孔

柜宽(A)

柜深(B)

安装孔距(a)

安装孔距(b)

800

500

685

385

600

800

485

685

600

1000

485

885

800

800

685

685

800

1000

685

885

1000

800

885

685

1000

1000

885

885


订货须知

◎本产品在安装时,柜与柜之间的水平线应连 接牢固可靠。

◎本产品的门与主开关有联锁功能,即只有在 断电的情况下门才可能打开,本产品的其它侧 面为螺钉封板,与主开关没有联锁功能,故请 用户在拆开本产品侧板检修时,务必断开电源。

◎非专业人员请勿打开柜体维护检修。


开关柜的主要技术参数

额定工作频率(Hz)

50

额定工作电压(V)

380,660

额定绝缘电压(V)

660

额定工作电流(A)

水平母线

630-3150

垂直母线

600

额定短时耐受电流

水平母线

80kA(有效值)/1秒

垂直母线

50kA(有效值)/1秒

额定峰值耐受电流

水平母线

176kA/0.1s

垂直母线

110kA/0.1s

主电路接插件(A)

200,400

辅助电路接插件(A)

10

工频耐压1分钟 ( V )

2500

防护等级

P40

操作方式

就地,远方,自动

安装尺寸及安装孔


柜宽(A)

柜深(B)

安装孔距(a)

安装孔距(b)

800

500

685

385

600

800

485

685

600

1000

485

885

800

800

685

685

800

1000

685

885

1000

800

885

685

1000

1000

885

885
