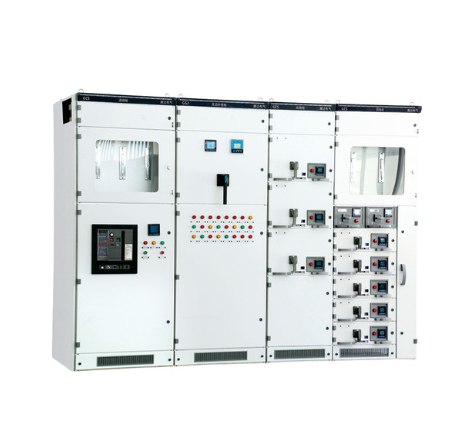

GCS低压抽出式开关柜

主要用途

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动 化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz,额定工作电压为380V(400V),(660V),额定电 流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

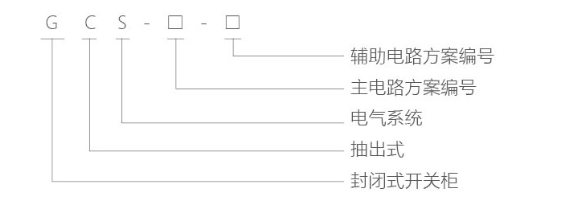

型号及含义

性能指标

装置的设计符合下列标准

◎IEC439-1低压成套开关设备和控制设备

◎GB 7251 低压成套开关设备

◎ZBK 36001低压抽出式成套开关设备

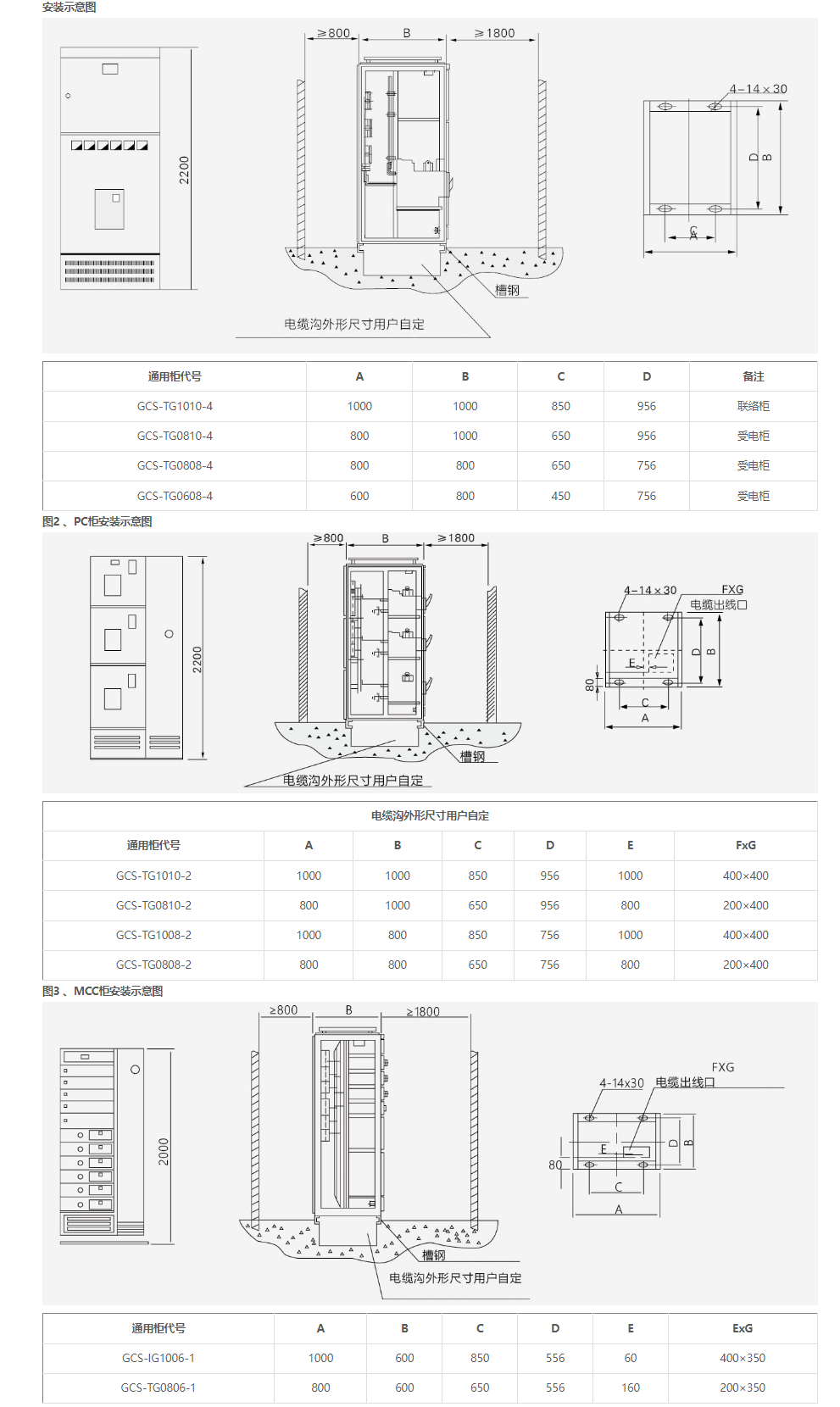

基本技术参数

装置特点

◎提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

◎功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

◎母线平置式排列使装置的动热稳定性好，能承受80/176kA短路电流的冲击。

◎ MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动机群的需要。

◎装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便。

◎同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度要求。

◎抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。

辅助电路

辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定，适用于发电厂、变电站的低压厂(所)用电 系统及厂矿企业、高层建筑内的低压配电系统。

辅助电路方案根据主电路方案分电源进线、馈线(PC)和电动机馈线(MCC)操作控制的功能单元进行设计。

订货须知

订货合同包含以下内容：

◎产品的全型号包括主电路方案号和辅助电路方案号

◎主电路系统组合顺序图

◎辅助电路电气原理图

◎柜内元器件清单

◎电路中电压、电流、时间等整定参数

◎与产品正常使用不符的其它特殊要求
