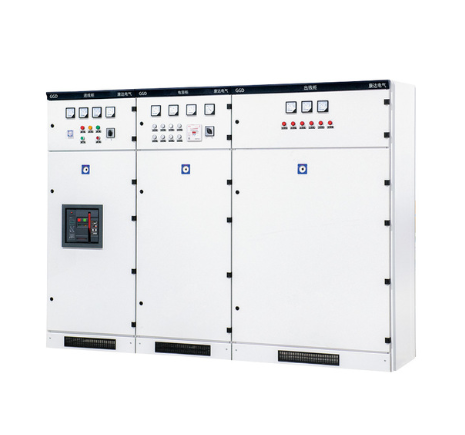

GGD交流低压配电柜

产品概述

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。

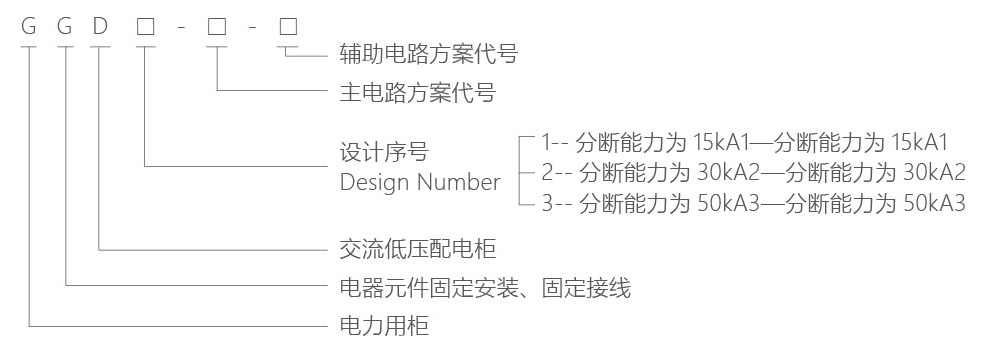

型号及含义

使用条件

◎周围空气温度不高于+40℃,不低于-5℃, 24h内的平均温度不得高于 +35℃;

◎户内安装使用，使用地点的海拔高度不得超过 2000m;

◎周围空气相对湿度在最高温度为+40℃时不超 过50%,应在较低温度时允许有较大的相对 温度(例如+20℃时为90%)考虑到由于温度 的变化可能会偶然产生凝露的影响；

◎设备安装时与垂直面的倾斜度不超过5°;

◎设备应安装在无剧烈震动和冲击的地方以及不 足以使电器元件受到腐蚀的场所；

◎用户有特殊要求时可与制造厂协商解决。

电气性能

基本电气参数

主电路方案

GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。

其中：GGD1型 49个方案  123个规格

GGD2 型  53个方案  107个规格

GGD3 型  27个方案   68个规格

主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流至3150A,适合2000kVA及以下的配 电变压器选用。此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型电 流互感器以满足发电厂和特殊用户附设继电保护时的需要。

主母线

考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时可采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产 厂按此规定制造样机并通过型式试验，当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。母线的搭接面均采用搪锡 工艺处理。

电器元件选择

(1).GGD柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用 的老产品如DZ10D、DZ20等，不选用已淘汰的产品。

(2).HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用的元件，它改变了机构的操作方式，保留了老 产品的优点，是一种实用新型的电器元件。

(3).如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性， 一般不会因更新电 器元件造成制造和安装方面的困难。

(4).为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合 金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒 式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

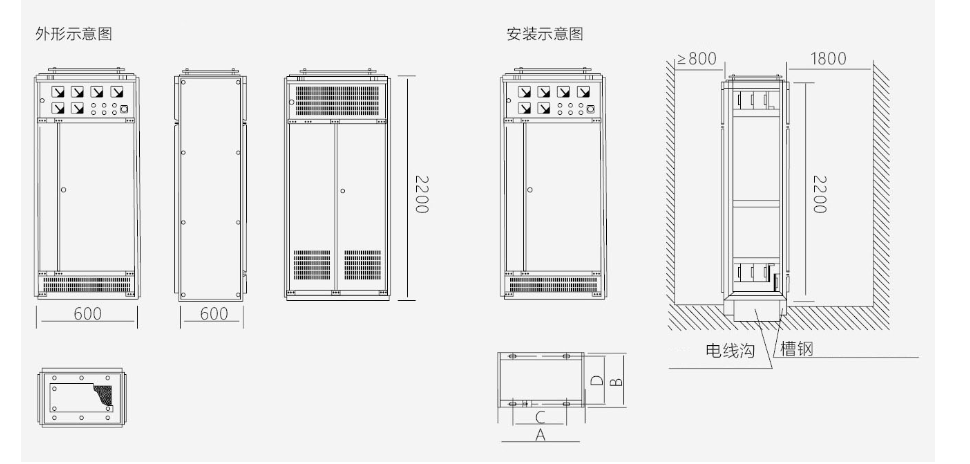

外形及安装尺寸

产品成套性

我公司供货时提供下列文件及附件：

◎装箱清单

◎产品合格证

◎使用说明书

◎出厂试验报告

◎有关电气图纸

◎柜门钥匙，操作手柄及合同单规定的备品条件。
