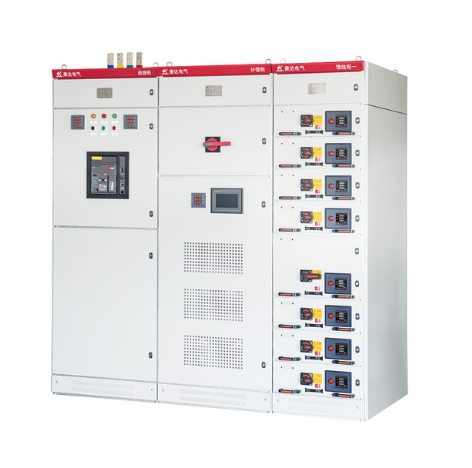

产品图片
MNS 低压抽出式开关柜
主要用途
本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型。
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小 区、高层建筑等场所，作为交流50~60HZ,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。
本装置符合GB 7251.1《低压成套开关设备》及JB/T 9961《低压抽出式成套开关设备》国家专业标准并符合IEC 439-1国际专业标准。

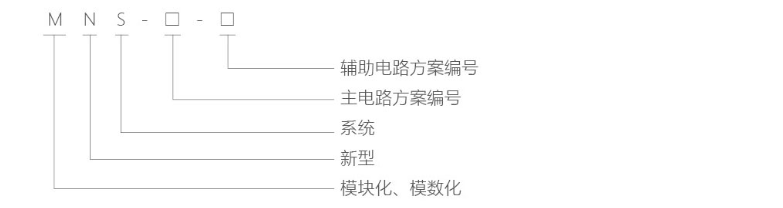

型号及含义
正常使用环境条件
◎周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。
◎大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度，例如+20℃时为90%,但 应考虑到温度变化，有可能会偶然地产生凝露。
◎海拔高度不超过2000m。
◎本装置适应于以下温度的运输和储存过程： -25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃,在这些极限温度下装 置不应遭到任何不可恢复的损伤，而且 在正常条件下应能正常工作。
◎如果上述使用条件不能满足时，应由用户和制造厂协商解决。
◎当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
基本技术参数
电气性能 | 660V(1000)V | |
额定绝缘电压 | 380V、660V | |
额定工作电压 | 5000A | |
主母线最大工作电流 | 100kA/1s | |
主母线额定耐受电流 | 220kA/1s | |
主丹线额定峰值耐受电流 | 1000A | |
配电母线(垂直母线)最大工作电流 | ||
配电母线(垂直母线)峰值电流 | ||
标准型 | 105kA(最大值)/0.1s | |
加强型 | 176kA(最大值)/0.1s | |
| 防护等级 |
| 符合IEC 529 、DIN 40050标准 |
IP30对大于Φ2 . 5MM 固定防护 IP40对大于Φ1.0MM 固定防护 |
IP54对尘埃和任意方向喷溅作防护 |
(订购IP54防护等级时应与制造厂协商) |
开关柜类型
1.动力配电中心柜(PC):可采用Emax,MT,3WN,AH、ME系列等断路器。
2.电动机控制中心柜(MCC):由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及远动功率因数补偿装置)

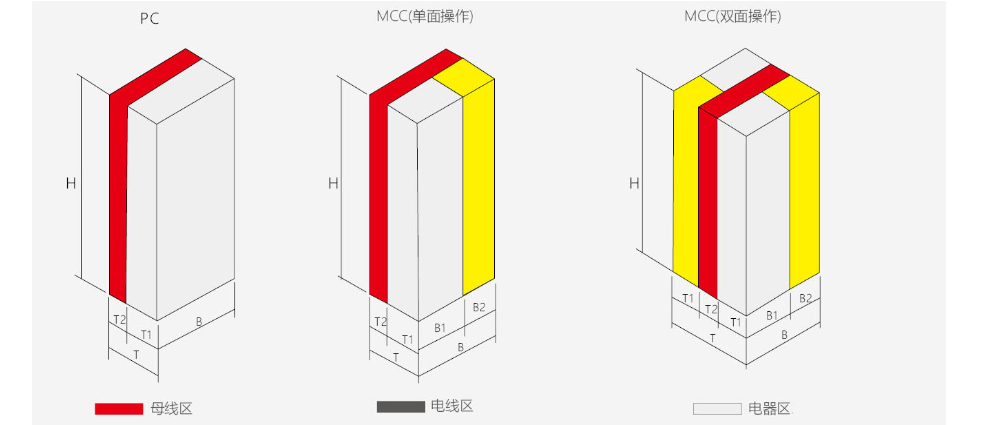

柜体示意图
1.动力配电中心柜(PC):可采用Emax,MT,3WN,AH、ME系列等断路器。
2.电动机控制中心柜(MCC):由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及远动功率因数补偿装置)
A动力配电中心(PC)柜
高 | 宽 | 深 | 备注 | ||
H | B | T | T1 | T2 | |
2200 | 400 | 1000 | 800 | 200 | 主母线转接 |
2200 | 400 | 1000 | 800 | 200 | F1s-1250-2000 ME630-1605 |
2200 | 600 | 1000 | 800 | 200 | F2s-2500 |
2200 | 800 | 4000 | 800 | 200 | F4s-3200 Me2000-3200 |
2200 | 1000 | 1000 | 800 | 200 | F5s-4000 Me3205 |
2200 | 1200 | 1000 | 800 | 200 | Me4005 |
B 电动机控制中心(MCC)柜
高 | 宽 | 深 | 备注 | ||||
H | B | B1 | B2 | T | T1 | T2 | |
2200 | 1000 | 600 | 400 | 600 | 400 | 200 | 单面操作 |
2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | 双面操作 |

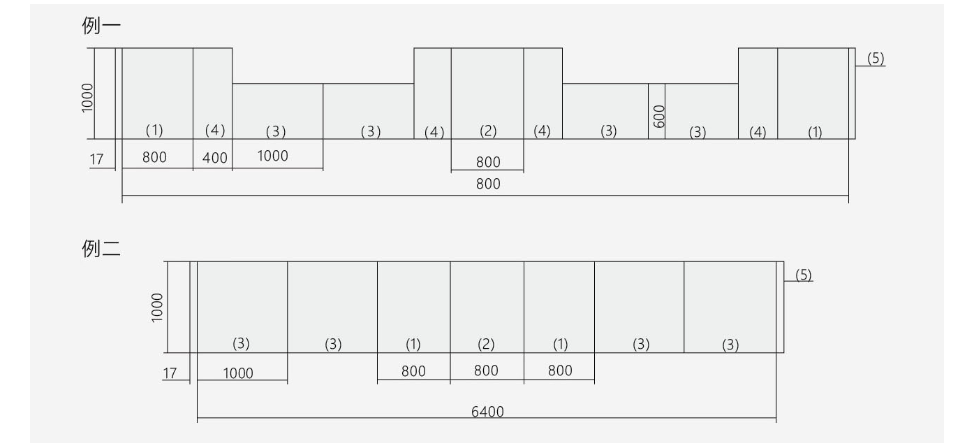

组合方式示意图

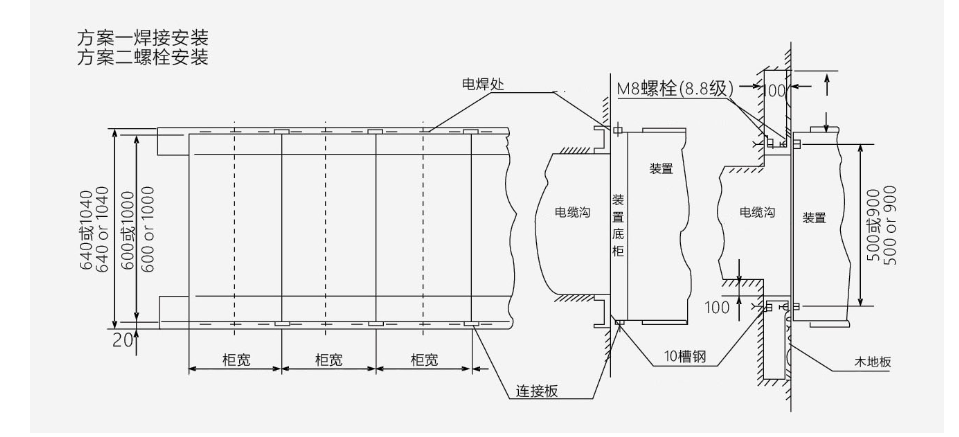

安装示意图
基本技术参数
电气性能 | 660V(1000)V | |
额定绝缘电压 | 380V、660V | |
额定工作电压 | 5000A | |
主母线最大工作电流 | 100kA/1s | |
主母线额定耐受电流 | 220kA/1s | |
主丹线额定峰值耐受电流 | 1000A | |
配电母线(垂直母线)最大工作电流 | ||
配电母线(垂直母线)峰值电流 | ||
标准型 | 105kA(最大值)/0.1s | |
加强型 | 176kA(最大值)/0.1s | |
| 防护等级 |
| 符合IEC 529 、DIN 40050标准 |
IP30对大于Φ2 . 5MM 固定防护 IP40对大于Φ1.0MM 固定防护 |
IP54对尘埃和任意方向喷溅作防护 |
(订购IP54防护等级时应与制造厂协商) |
