Air-12 T630-25环保气体绝缘金属封闭式开关设备

联系人:冯绍玉
联系电话:1375779****
企业地址浙江省-温州市
详细地址浙江省温州瓯江口产业集聚区灵华路217号1号楼1层1-1-2(自主申报))
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
温州市康达电气成套设备有限公司,创建于2005年,是一家经国家工商局核准,专业生产高中低压开关柜系列、箱式变电站系列,高低压母线槽系列、电缆桥架系列产品的技术型企业,并被评为“火”字国家级高新技术企业,AAA级信用企业。 企业行政组织架构分为:销售、技术、生产、财务、人力资源。 公司设在温州海滨工业区的生产基地,拥有成套生产加工流水线和先进的检测设备,凝聚了一大批经验丰富的中高级工程师和各类管理人才,实现了产品生产管理计算机化,建立了严格的质量管理体系,并取得了ISO9001质量体系认证证书,实现了产品开发、工程设计、生产制造、安装及售后等全立体信息化管理,为客户提供精良的产品和技术服务提供了坚实保障。2005年~2020年期间,企业通过了ISO9001质量管理体系、ISO14001环境管理体系和OHSAS18001职业健康安全管理体系的第三方认证,接连被评为国家级高新技术企业和行业优秀企业。 产品注册“兴达”商标,获得多个实用发明专利,自2005年~2020年先后研发了抽屉式开关柜、新型进线柜、新型高低压配电柜、各种配电装置和信息化的操控装置,为各种行业的客户量身定制了实用并且系统化的用电设备。 康达电气成套产品凭借其品质高、性能稳定、智能化程度高、交货及时、服务周到等特点,在激烈的市场竞争中,已远销乌兹别克斯坦、印尼等多个国家和地区,已在电厂、铁路、机场、水利、化工、矿山、通信、等重大工程和大型基础建设项目中广泛应用,倍受广大用户的广泛好评。

产品图片

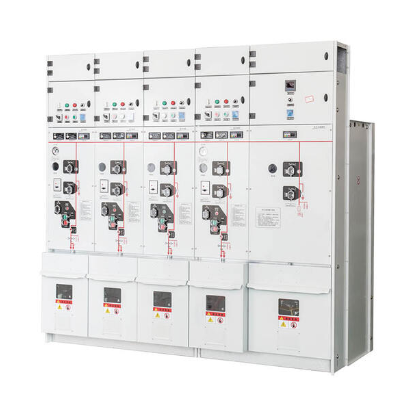

Air-12 T630-25环保气体绝缘金属封闭式开关设备





产品概述

Air-12系列环保气体绝缘金属封闭式开关设备是采用真空灭弧室灭弧,环保气体为主绝缘介质、少量固体绝缘支撑件、 主回路无任何包封,正常运行时为零表压或微正压(气箱的气压≤0.02MPa),并且相对地及相间的绝缘能力满足零表压下空气绝缘要求的配电开关设备。

环保气体绝缘金属封闭开关设备是常用的一种三相交流智能环保气体绝缘柜,并且广泛应用于各种成套开关设备中, 随着国内人口集中化,电力市场必须配套,环保气体绝缘开关设备也随着市场的开发,需求量也将越来越大;市场潜力 还有待开发。同时由于产品汇集了数据采集和控制、数据处理和存储、开关设备在线监测和高级分析等多功能于一体,

对配电网进行在线智能化监控与管理,使配电网络运行于安全、可靠、优质、高效的状态,实现对电力系统配电网络的 远程监测、控制、管理,实现了电网优化、用电安全、电能管理、节能降耗的需求;系统同时可广泛应用于交通、工厂、医院、学校、建筑、住宅小区及商用写字楼等智能配电领域。

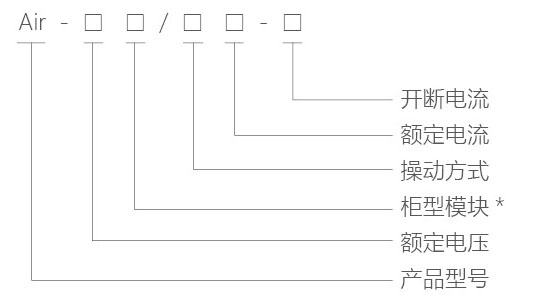

型号及含义


使用环境条件

◎最高温度:+40℃

◎最低温度: -25℃

◎24小时平均温度:≤35℃

◎最大平均相对湿度:24小时平均值≤95%,月平均值:≤90%

◎海拔高度:≤1500米(常规型,标准充气压力下),> 1500米需特殊说明

◎对于超出正常使用环境的特殊运行条件,可事先与我公司协商。

技术参数

序号

项目

C模块

F模块

V模块



负荷开关



组合电器

真空断路器

隔离/接地开关

1

额定电压

12

2

1min工频耐受电压

42/48

3

雷电冲击耐受电压

75/85

4

额定电流

630

125*

630

630

5

分断能力





6

闭环开断电流

630




7

电缆充电开断电流

135




8

5%有功负荷开断电流

31.5




9

接地故障开断电流

200




10

短路开断电流


31.5*

25


11

额定转移电流


1500



12

选用熔断器最大电流


125



13

短路关合电流

63

80*

25


14

短时耐受电流

25


25

25

15

短路持续时间

4


4

4

16

机械寿命

5000

5000

10000

3000

17

气体压力

0.025(20℃)

18

年泄露率

≤0.05%

19

灭弧方式

真空灭弧

20

防护等级

IP67/3X(气箱/外壳)
