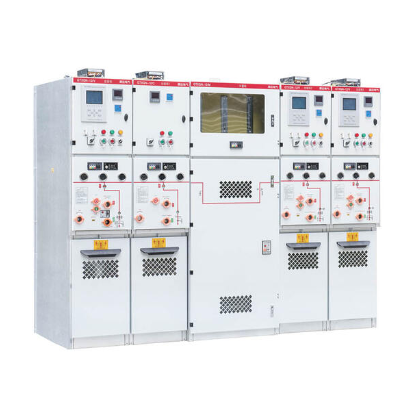

GTXGN□-12固体绝缘环网开关设备

产品概述

GTXGN □-12固体绝缘环网开关设备是本公司自行研发的新一代环保型复合绝缘环网柜。主要由三种部件组成，即V单元(断路器单元),C单元(负荷开关单元),F单元(组合电器单元),每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器),机构为专用弹操机构， 一次部分  采用APG自动凝胶工艺，将隔离开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。灭弧室的设计开关  选用的灭弧室采用专用的铜铬触头材料，R型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力及稳定  性，电寿命，温升以及绝缘水平都较之前的灭弧室(铜铝触头材料，杯状纵磁场触头结构，以及不完全一次封排工艺)有了明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要加装电动操作。

固体绝缘全封闭开关设备：是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母 线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、 全密封性能的模块。三工位机构采用过中弹簧设计，具有开断和关合负荷电流的作用，并且还可以实现手动和电动操作。

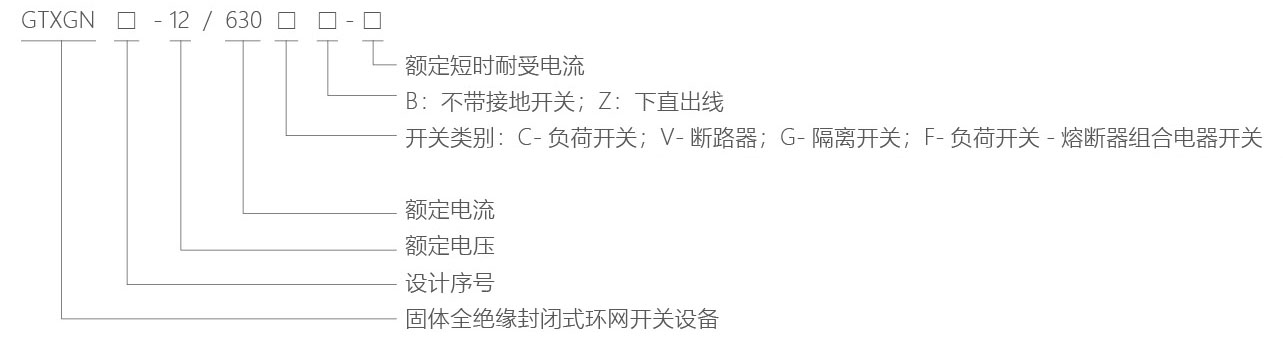

型号及含义

使用条件

◎环境温度： -45℃~+45℃;

◎湿度：最大平均相对湿度，日平均≤95%,月平均≤90%;

◎海拔高度：≤4000米；

◎抗震能力：8度；

◎防护等级：带电体密封IP67,熔断器筒IP67,开关柜外壳IP3X。

执行标准

◎IEC62271-1-2007《高压开关设备和控制设备.第一部分：通用规范》

◎IEC620071-200-2003《1~52KV交流金属封闭开关设备和控制设备》

◎GB3906-2006《3.6~40.5KV交流金属封闭开关设备和控制设备》

◎GB/T11022-1999《高压开关设备和控制设备标准的共用技术条件》

◎GB1984-2003《高压交流断路器》

◎GB1985-2004《高压交流隔离开关和接地开关》

◎GB3804-2004《3.6KV~40.5KV高压交流负荷开关》

◎DL/T404-2007《3.6KV~40.5KV交流金属封闭开关设备和控制设备》DL/T5932006《高压开关设备和控制设备标准的共用技术条件》 ◎Q/GDW730-2012《12KV固体绝缘环网柜技术条件》

技术参数

开关设备技术参数

安全与环保

隔离刀可视断口

柜前有明显的隔离断口可视窗口，可查看隔离合位、隔离分位、接地合位，三个工作位置，方便现场工作人员检修确定隔离刀位置，非常安全。

内燃弧设计

内部燃弧压力阀：当产品内部出现燃弧时，会从该压力释放阀释放压力，燃弧排至电缆沟，以免误伤操作人员。

绿色环保

采用环保性材料设计，不使用SF6气体作为灭弧介质及绝缘，对环境没有污染， 一次回路采用最少的接点设计，确保运行期间低能耗。

外形尺寸
