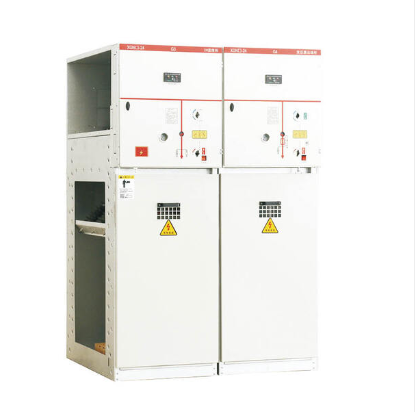

HXGN□-24金属全封闭环网开关设备

产品概述
◎增加主变容量,提高变电站供电能力。
◎提高配电线路的送电能力,减少配电线路数量。
◎增大中压线路的供电半径。
◎提高中压电网的供电质量。
◎降低中压电网的电能损耗。
◎节约有色金属及土地资源。

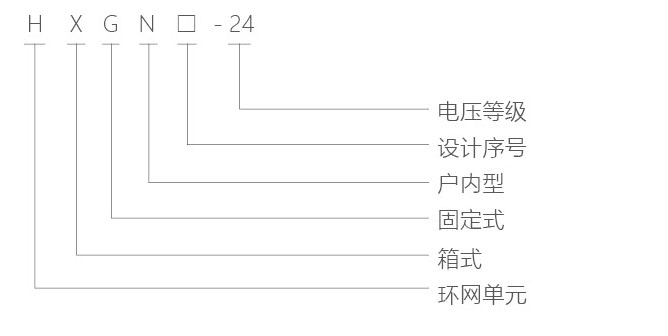

型号及含义

使用条件
◎海拔高度:≤1000m;
◎环境温度:最高环境温度+40℃,最低环境温度-35℃,最大日温差25℃;
◎相对湿度:日平均相对湿度≤95%,月平均相对湿度≤90%;
◎防震:8级
◎系统额定频率:50HZ;
◎ SF6年泄露率:≤0.1%;
◎外壳防护等级:IP3X;
注:订购本产品超出上述条件规定时,请与本公司协商。
执行标准
◎GB/T 156标准电压;
◎ GB 311.1高压输变电设备的绝缘配合;
◎GB 38043.6kV~40.5kV高压交流负荷开关;
◎GB 39063.6kV~40.5kV交流金属封闭开关设备和控制设备;
◎GB/T 11022高压开关设备和控制设备标准的共用技术要求;
◎GB/T 12022工业六氟化硫;
◎GB 16926高压交流负荷开关-熔断器组合电器;
◎DL/T 4043.6kV~40.5kV交流金属封闭开关设备和控制设备。
技术参数
名称 | 单位 | 技术要求 | |||
负荷开关柜 | 组合电器柜 | ||||
1 | 额定电压 | kv | 24 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 125 | |
4 | 额定负荷开断电流 | A | 630 | 175 | |
5 | 额定短时耐受电流(有效值)(3s) | kA | 20 | ||
6 | 额定峰值耐受电流 | kA | 50 | ||
7 | 闭环开断电流 | A | 630 | ||
8 | 最大转移电流 | A | 31.5 | ||
9 | 熔断器预期短路开断电流(有效值) | kA | 1400 | ||
10 | 接地开关2s短时耐受电流 | kA | 20 | ||
11 | 额定电流开断次数 | 次 | ≥ 100 | ||
12 | 机械寿命 | 负何开关 | 次 | ≥ 2000 | |
接地开关 | 次 | ≥ 2000 | |||
13 | SF6气体年泄漏率 | % | ≤ 0.1 | ||
14 | 额定短时工频而 受电压(有效值) | 隔离断口间 | KV | 64(79) | |
开关断口 | kV | 64(79) | |||
相间、相对地 | kv | 50(65) | |||
颜定雷电冲击耐 受电压(峰值) | 隔离断口间 | kV | 110(145) | ||
开关断口 | kv | 110(145) | |||
相 间、相对地 | kv | 95(125) | |||
15 | 温升限值 | K | 按GB/T 11022规定 | ||
16 | 操作机构 | 手动,或电动加手动 | |||
17 | 操作电压 | V | 推荐DC110,可选DC24或orDC48 AC220 | ||
18 | 柜内绝缘件爬电比距 | mm/kV | ≥ 20(按24kV计算) | ||
19 | 外壳防护等级 | IP3X | |||
20 | 裸导体空气净距(相对地及相旧) | mm | ≥180 | ||
21 | 额定电缆充电开断电流 | A | 25 | ||
22 | 投切空载变压器电感电流 | A | 0~15A | ||
23 | 分、合闸不同期 |
ms | <5 | ||
24 | 主回路电阻(不含熔断器) | μΩ | <140 | ||
注:组合电器的额定电流用于负荷开关和所选的熔断器的完整组合电器。括号外数据为中性点经低电阻接地系统、括号内数据为中性点经消弧线圈接地或不接地系统。

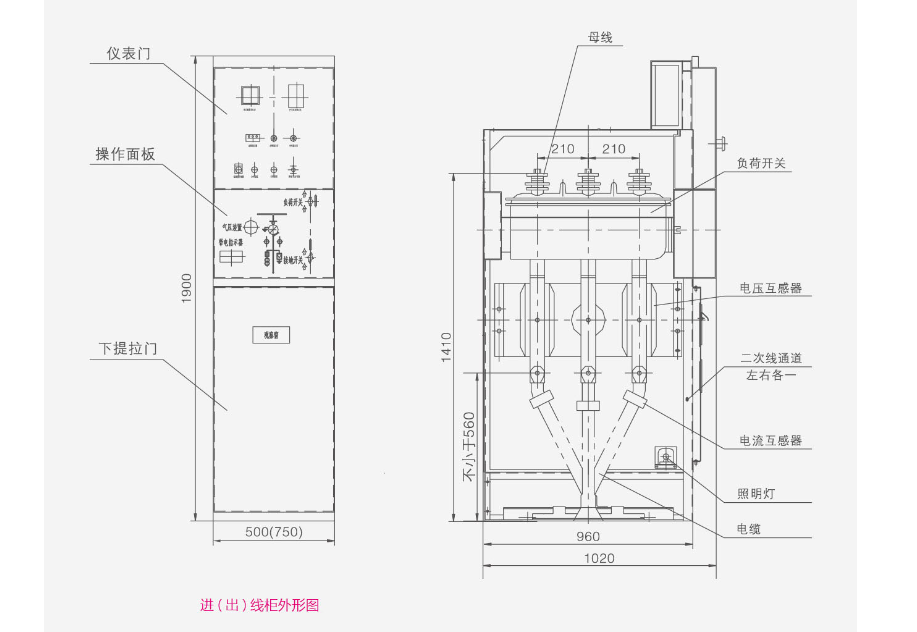

外形尺寸

开关柜用途 | 柜宽(mm) | 柜深(mm) | 柜高(mm) |
进线柜 | 750 | 1020 | 1900 |
出线柜 | 500 | 1020 | 1900 |
PT柜 | 500 | 1020 | 1900 |
母联柜 | 500 | 1020 | 1900 |
母联副柜 | 500 | 1020 | 1900 |
母线过渡柜 | 500 | 1020 | 1900 |
计量柜 | 1120 | 1020 | 1900 |
注:1、开关柜标称深度,包含门板的全部外沿(凸出的元件、锁、销、门板凸出部分等不计);
2、开关柜标称高度,包含眉头的全部外沿(凸出的吊环等不计)。
技术参数
名称 | 单位 | 技术要求 | |||
负荷开关柜 | 组合电器柜 | ||||
1 | 额定电压 | kv | 24 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 125 | |
4 | 额定负荷开断电流 | A | 630 | 175 | |
5 | 额定短时耐受电流(有效值)(3s) | kA | 20 | ||
6 | 额定峰值耐受电流 | kA | 50 | ||
7 | 闭环开断电流 | A | 630 | ||
8 | 最大转移电流 | A | 31.5 | ||
9 | 熔断器预期短路开断电流(有效值) | kA | 1400 | ||
10 | 接地开关2s短时耐受电流 | kA | 20 | ||
11 | 额定电流开断次数 | 次 | ≥ 100 | ||
12 | 机械寿命 | 负何开关 | 次 | ≥ 2000 | |
接地开关 | 次 | ≥ 2000 | |||
13 | SF6气体年泄漏率 | % | ≤ 0.1 | ||
14 | 额定短时工频而 受电压(有效值) | 隔离断口间 | KV | 64(79) | |
开关断口 | kV | 64(79) | |||
相间、相对地 | kv | 50(65) | |||
颜定雷电冲击耐 受电压(峰值) | 隔离断口间 | kV | 110(145) | ||
开关断口 | kv | 110(145) | |||
相 间、相对地 | kv | 95(125) | |||
15 | 温升限值 | K | 按GB/T 11022规定 | ||
16 | 操作机构 | 手动,或电动加手动 | |||
17 | 操作电压 | V | 推荐DC110,可选DC24或orDC48 AC220 | ||
18 | 柜内绝缘件爬电比距 | mm/kV | ≥ 20(按24kV计算) | ||
19 | 外壳防护等级 | IP3X | |||
20 | 裸导体空气净距(相对地及相旧) | mm | ≥180 | ||
21 | 额定电缆充电开断电流 | A | 25 | ||
22 | 投切空载变压器电感电流 | A | 0~15A | ||
23 | 分、合闸不同期 |
ms | <5 | ||
24 | 主回路电阻(不含熔断器) | μΩ | <140 | ||
注:组合电器的额定电流用于负荷开关和所选的熔断器的完整组合电器。括号外数据为中性点经低电阻接地系统、括号内数据为中性点经消弧线圈接地或不接地系统。
