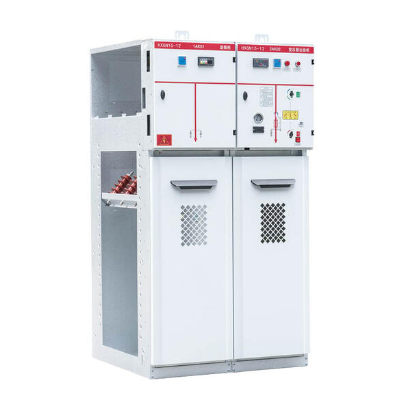

HXGN15-12箱型固定式金属封闭环网开关设备

产品概述

HXGN15-12箱型固定式金属封闭环网开关设备(简称环网柜)适用于交流50HZ,12kV的电力系统。广泛用于工 业及民用电缆环网及供电终端。

特别适用于小型二次变电站、开闭所、城市居民区配电、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路等场所。

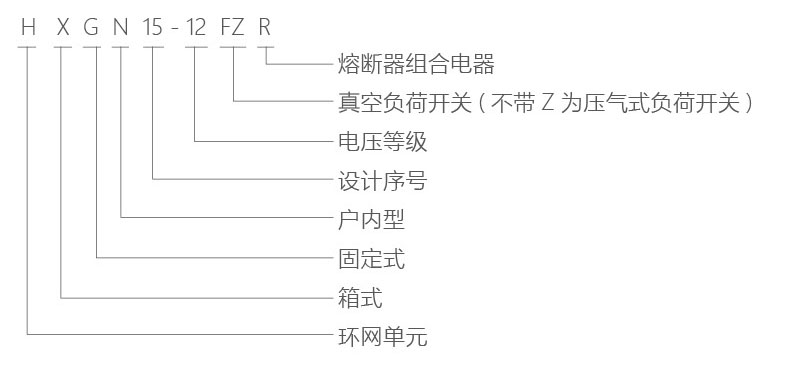

型号及含义

使用条件

◎海拔高度：≤1000m(如有特殊要求可在订货时注明，目前有6组在5200m海拔运行)。

◎环境温度： -35℃+45℃,最大日平均温差≤25℃。

◎日相对湿度平均不超过95%,月平均相对湿度不超过90%。

◎抗震能力：8度。

◎剧烈震动和冲击以及没有火灾、化学腐蚀、爆炸危险场所。

执行标准

◎GB 3906-2006《3.6kV~40.5kV交流金属封闭开关设备和控制设备》

◎IEC 60298-1990《额定电压1kV以上至52kV及以下交流金属封闭开关设备和控制设备》

◎GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求》

产品特点

◎外观美观小巧、拼柜后外壳防护等级超过IP3X。

◎上下单元模块化、方便安装与维护。

◎柜架采用铆接结构、保证柜体强度。

◎一体化低压小室、可用于安装二次元件，并提供可扩展仪表室，以便安装更多二次保护单元。

◎可提供安装的泄压通道、

◎采用SF6气体绝缘的免维护负荷开关，经济性好、可靠性好。

◎操作简单方便。

◎具有完整的五防联锁装置，安装性能高。

产品结构

◎总体结构

环网柜由母线室、负荷开关(或断路器室)、电缆室、操动机械、联锁机构和低压控制室以及测量或计量回路等部分组成，各隔室用钢板分割，可避免故障影响到邻室。

◎母线室

母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜。母线呈水平布置，可方便的扩展。

◎主开关室

a 、负荷开关室：开关室内装有一台负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6气体作灭弧和绝缘介质，在操作轴引出端设 有两个透明的热压成型的塑料端盖，透过它可以观察触头状态。开光室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。 b 、断路器室：断路器室位于柜体中部，可根据客户需要装配专用的真空断路器或SF6断路器，其开断容量可以满足正常投切和分支网 络的操作以及特殊情况下开断短路电流等，真空断路器特别适用于频繁作网络系统。断路器配有弹簧操动机构，具有重合闸功能，并且动作可靠、寿命长。

◎电缆室

电缆室主要用于电缆的连接，使单芯或三芯的电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流 互感器、下接地开关的元件。按标准设计，柜门有观察窗户和安全联锁装置，电缆室底板配密封盖和带支架的大小相宜的电缆夹。电缆 室底板的门前框可以拆下，方便电缆安装。

◎操动机构、联锁机构和低压控制室

带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以装设辅助触点、跳闸线 圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置，同时低压室空间还可以供装设控制回路、记录仪表和保护继电器， 750mm宽柜设有两个相同的低压室，可以装更多附件。

技术参数

外形尺寸

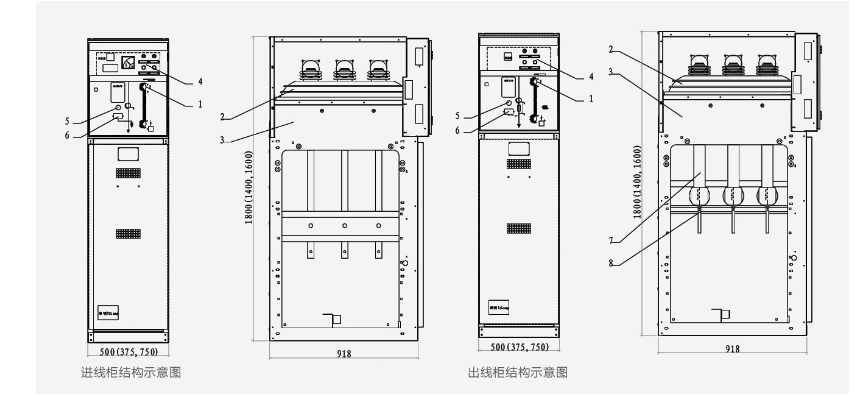

结构简图

1、操作机构

2、 负荷开关

3 、柜体

4、仪表室

5 、SF6 电压表

6、高压带电显示

7、 熔断器

8、下接地开关

订货须知

订货时应提供下列技术资料：

◎主接线方案编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；

◎开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；

◎开关柜内主要电气元件的型号，规格及数量；

◎开关柜使用在特殊环境条件时，应在订货时详细说明；

◎其它特殊要求，在订货前须详细书面说明、协商。
