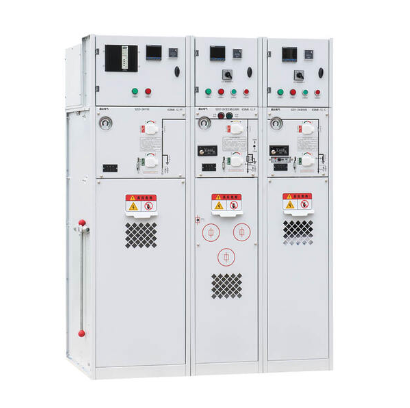

KSRM6-12全绝缘封闭式环网开关设备

产品概述

KSRM6-12全绝缘封闭式环网开关设备广泛用于10kV/6kV配电系统，是城乡各类用户变配电系统的选用开关产品。开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

KSRM6-12全绝缘封闭式环网开关设备是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整 个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。并且实现了免维护。通过选择可扩展母线， 可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠性和安全性。SRM6-12全绝缘封闭式环网开 关设备同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。

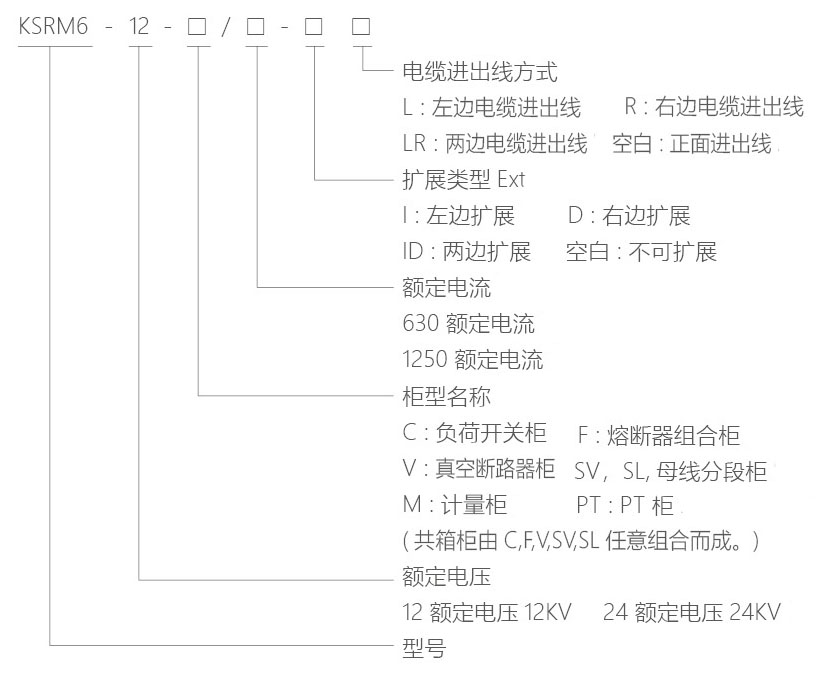

型号及含义

产品主要特点

◎ KSRM6-12全绝缘封闭式环网开关设备以SF6气体作为灭弧及绝缘介质。

◎开关柜为全密封、全绝缘结构；母线、开关及带点部件完全封闭在不锈钢壳体中。腔体充气以1.4bar的SF6气体，防护等级达到IP67;

◎整个开关装置完全不受外部环境条件的影响，即使在短进水浸等极端情况下能保证开关正常运行，产品终身免维护。

◎开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。

◎开关柜分为固定单元组合和可扩展单元组合两类。

◎开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。

◎布巨体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。

◎开关柜可模拟用户的不同需求配置电动、远控及监测装置。

技术参数

注：1)取决于熔断器的电流额定值。

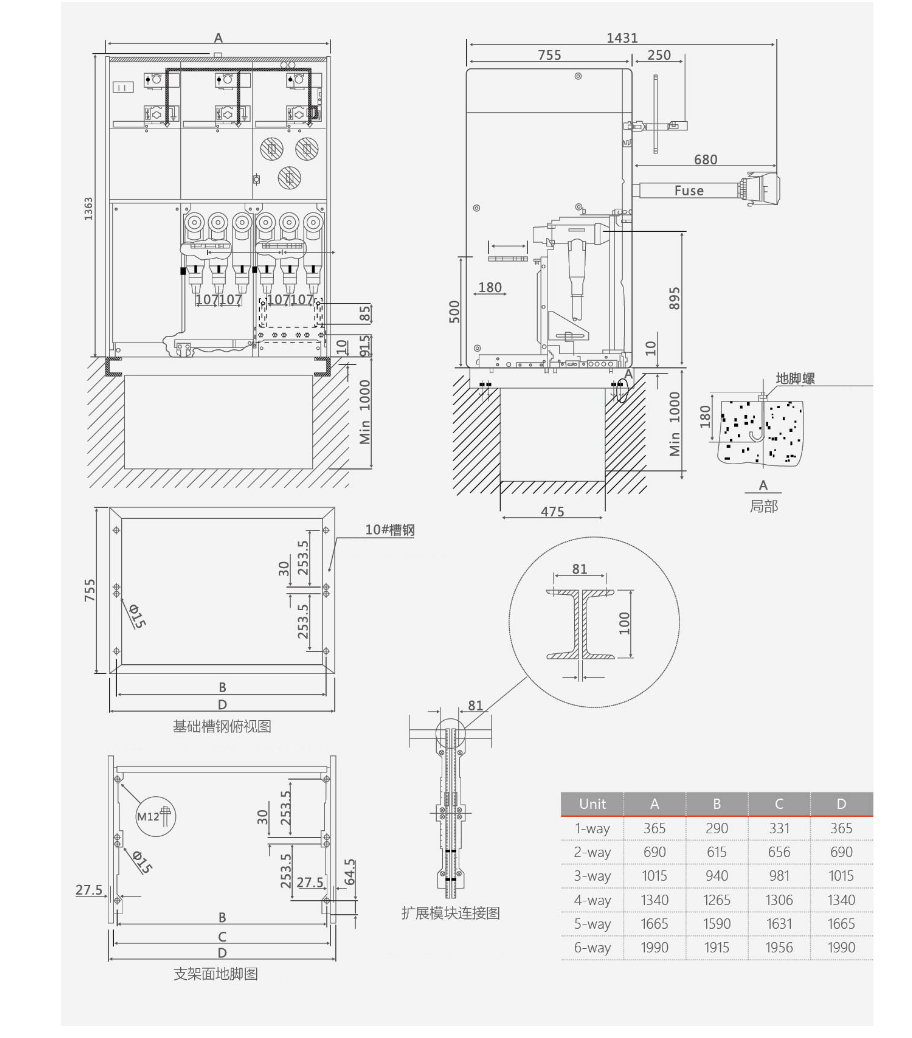

开关柜结构及尺寸
