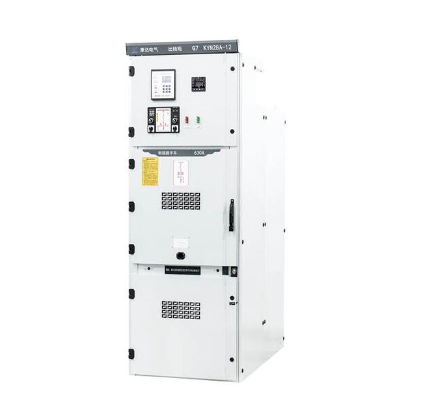

KYN28-12铠装移开式交流金属封闭开关设备

产品概述
KYN28A-12铠装移开式金属封闭开关设备适用于3.6-12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用，可用于单母线、单母线分段系统或双母线系统，开关设备符合1E0298《频定电压1kV 以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《庙压开关和控制设备共用条款》，我国GB3906（3-35kV交流金属封闭开关设备》及01A04《户内交流高压开关柜订货条件》，德国D1N.VDE0670《频定电压1kV以上的交流开关设备》等标准的要求，并具有完善、可靠的防误操作功能。

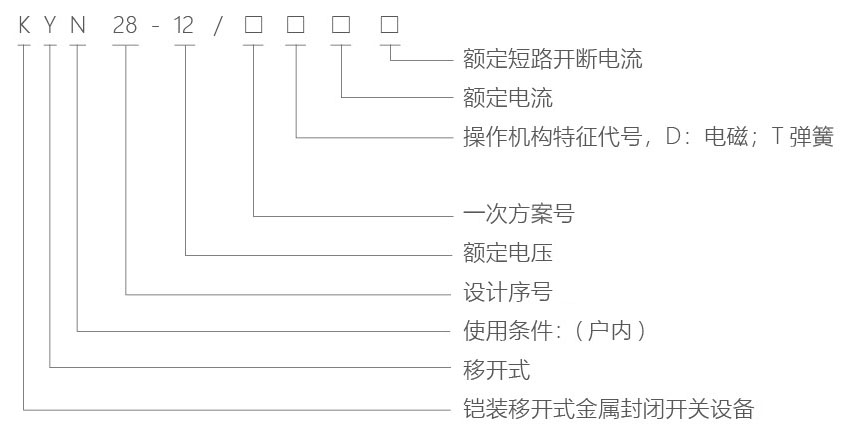

型号及含义

使用环境条件

◎周围空气温度：上限+40℃,下限-10℃;

◎相对温度：日平均不大于95%,月平均值不大于90%;

◎海拔高度：不超过1000m;

◎地震烈度不超过8度；

◎无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。

产品特点
KYN2BA-12铠装移开式交流金属封闭开关设备（以下简称开关柜）是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如KYW1-12，JYN2-12等系列产品。其产品具有以下明显优点：
◎产品的外壳完全是螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。  （根据客户需要可改为铁板）
◎本产品的开关可配ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关、同时也可配置多种国产系列真空断路器（如VS1. VH1、VK、ZN28）以取代国外同类产品。
◎无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm 复合绝缘大于60mm，其断路器均具有长寿命、少维护、体积小的独特优点。

技术参数

开关设备技术参数

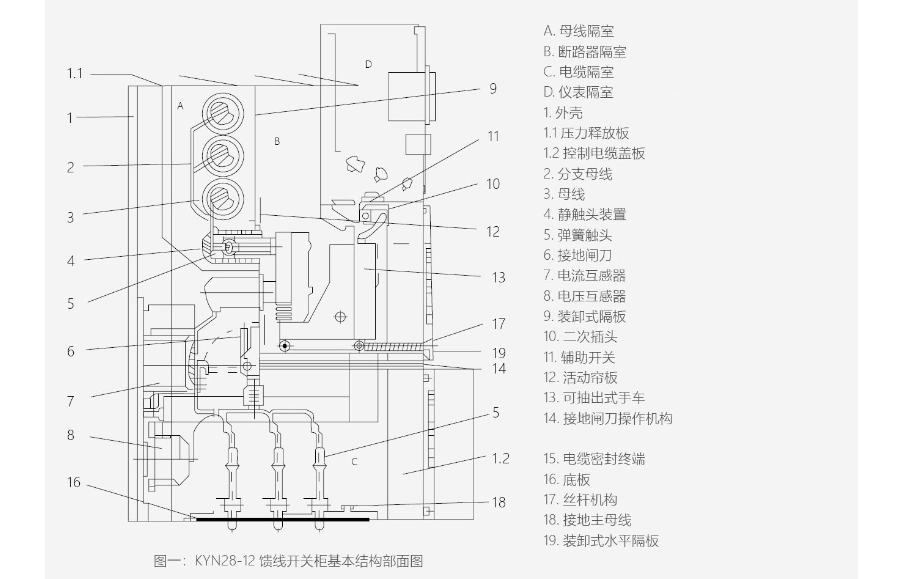

开关柜的安装

a. 按工程需要与图纸标明，将开关柜运至特定的位置，如果一排较长的开关柜排列(如10台以上),拼柜工作应从中间部位开始。

b. 用特定的运输工具如吊车或叉车，严禁用滚筒撬棍。

c. 从开关柜内抽出断路器手车，另放别处妥善保管。

d. 在母线隔室前面松开固定螺栓，卸下垂直隔板9。

e. 松开断路器隔室下面水平隔板19的固定螺栓，并将水平隔板卸下。

f.松开和移去底板16。

g. 从开关柜左侧控制线槽移去盖板1、2。右前方控制线槽盖板办同时卸下。

h.在基础上一个接一个安装开关柜，包括水平和垂直两个方面，开关柜安装不平度不得超过2mm。

I.当开关柜完全组合(拼接)好后，可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢。

开关柜外形尺寸

订货须知

订货时应提供下列技术资料：

◎主电路方案图编号、用途和主线系统图、配电室平面布置图及排列配置图等。

◎开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

◎开关设备内主要电器元件的型号、规格及数量。

◎如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。

◎开关设备使用在特殊环境条件时，应在订货时详细说明。

◎其它特殊要求。
