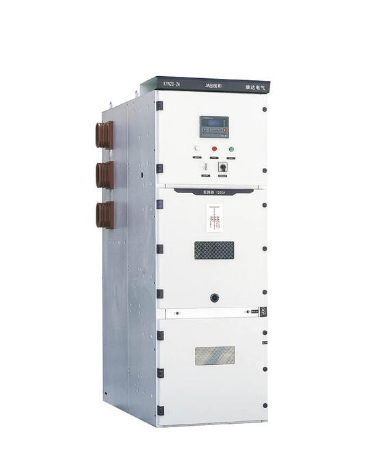

KYN28-24 铠装移开式交流金属封闭开关设备

产品概述

KYN28-24(Z)(GZS1)铠装移开式交流金属封闭开关设备(以下简称“开关设备”),适用于三相交流50Hz电力系统， 用于接受和分配电能并对电路实行控制，保护及监测。

本产品符合标准：GB3906-2006《3.6-40.5kV交流金属封闭开关设备和控制设备》,GB/T11022《高压开关设备 和控制设备标准的共用技术要求》,IEC62271:200《额定电压1kV以上52以下交流金属封闭开关设备和控制设备》DL/T404《户内交流高压开关柜订货技术条件》。

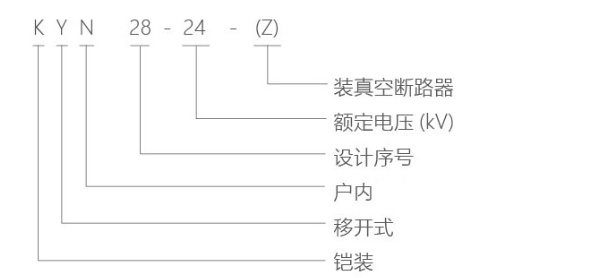

型号及含义

使用环境条件

◎周围空气温度：最高温度40℃,最低温度-15℃;

◎相对湿度：日平均值不大于95%,日平均水蒸气压力不超过2.2Kpa月平均值不大于90%,月平均水蒸气压力不超过1.8Kpa;

◎海拔高度：1000m及以下；

◎地震烈度：不超过8度；

◎周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；

◎无经常性的剧烈振动场所；

◎在超过GB3906规定的正常的环境条件下使用时，由用户和制造商协商。

技术参数

注：电流互感器的短路容量单独考虑；

产品结构特征

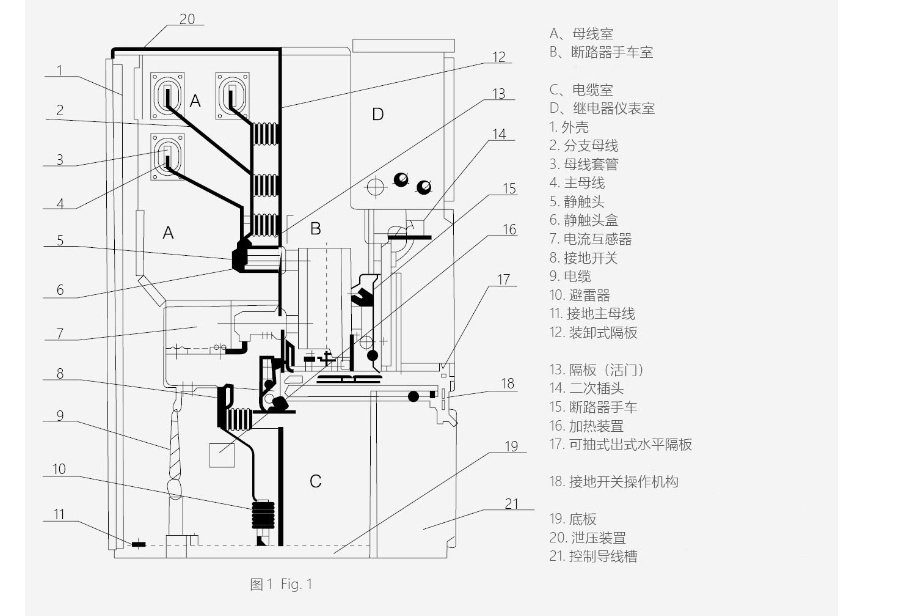

◎开关设备结构(见图1)。

◎完全金属铠装，组装式结构，组合方案广。

◎柜体选用进口的敷铝锌薄钢板，经MINGE机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高重量轻、 强度高、零件通用性强。

◎可配装VS1-24系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护。

◎手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

◎各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入。

◎接地开关安装方式

a. 装于柜中部(前置式)便于柜后检修双面维护。

b. 装于柜后部(后置式)便于靠墙节约空间面积。

◎电流互感器安装方式：

a. 柜后部电缆室正装。

b. 大弯板底部吊装。

◎电缆室可安装多达9根单芯电缆。

◎各高压室均有泄压通道，确保人身安全。

◎高可靠的联锁装置，充分满足“五防”安全要求。

◎由专用运载车运送手车，操作轻便，灵活。

◎前后门装有观察窗，可方便观察室内元件的工作状态。

开关柜外形尺寸

订货须知

◎主电路方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置及开关设备的排列配置图等。

◎开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

◎开关设备内主要的电器元件的型号、规格及数量。

◎如开关设备之间或进线柜需要母线桥连接，就提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。

◎开关设备使用在特殊环境条件时，应在订货时详细说明。

◎其它特殊要求。
