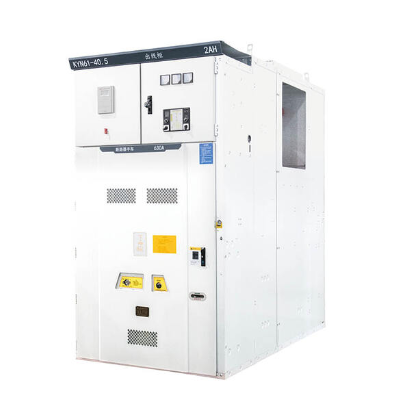

KYN61-40.5铠装移开式交流金属封闭开关设备

产品概述

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5kV的户 内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能，还可用于频繁操作的场所。本开关柜符合GB3906-2006、GB/T11022-1999及DL/T 404-2007等标准。

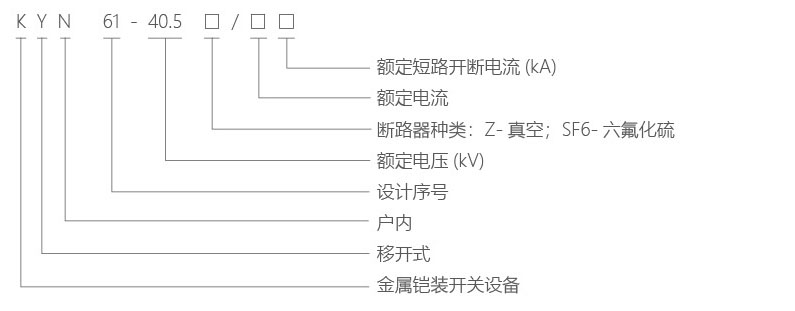

型号及含义

主要特点

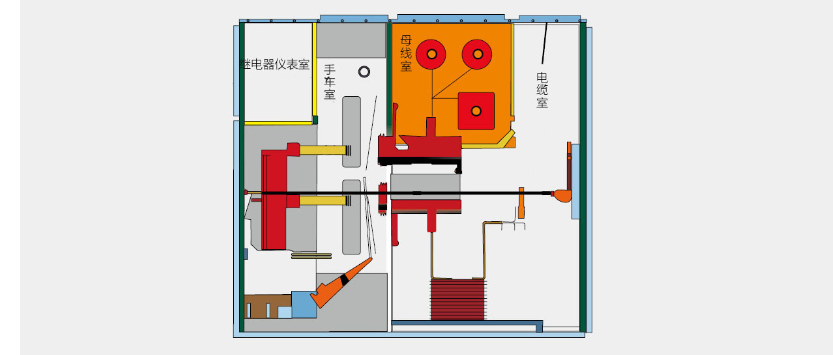

◎柜体结构采用组装式，断路器采用手车落地式结构；

◎配用全新型复合绝缘真空断路器，并具有互换性好更换简单之特点；

◎手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；

◎所有的操作均可在柜门关闭状态下进行；

◎主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防“功能；

◎电缆室空间充裕，可连接多根电缆；

◎快速接地开关用于接地和关合短路回路；

◎外壳防护等级IP3X,手车室门打开状态下，防护等级IP2X;

◎产品符合GB3906-2006、DL/T 404-2007及参照采用国际IEC298标准。

使用环境条件

◎环境温度：上限+40℃,且24h内测得的平均值不超过35℃,下限-10℃;

◎海拔高度：海拔不超过1000m;

◎相对湿度：日平均值不超过95%,月平均值不超过90%;

◎地震烈度：不超过8度；

◎水蒸汽压力：日平均值不超过2.2kPa,月平均值不超过1.8kPa;

◎周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

技术参数

真空开关柜主要技术参数

真空断路器主要技术参数

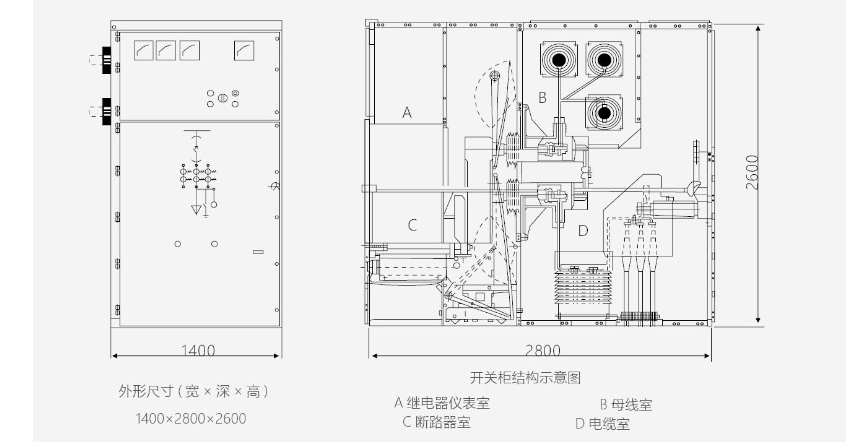

开关柜外形尺寸

开关柜安装

◎电器室的高度：≥4500mm;

◎柜后距墙距离：≥1500mm;

◎基础构架的平面度：≤1mm/m² ;

◎基础预埋槽钢高出地面部分不行超过3mm;

◎可用螺栓或焊接方式固定在基础上；

◎开关柜重量约1800kg;

◎开关柜操作走廊宽度(单列):≥3000mm,双 列(面对面)≥4000mm。

订货须知

订货时须注明：

◎主电路方案编号、用途、单线系统图、排列图 和配电室平面布置图等；

◎辅助回路接线原理图、端子排列图；

◎开关设备内的电器元件的型号、规格、数量；

◎开关设备控制、测量及保护功能的要求以及其 他闭锁和自动装置的要求；

◎如开关设备之间或进线柜需要母线桥连接，应 提供母线桥的额定载流量，母线桥的跨度，距 地高度等具体要求数据；

◎需要附件、备件时，应提出种类和数量；

◎开关设备使用在特殊环境条件，应在订货时详 细说明。
