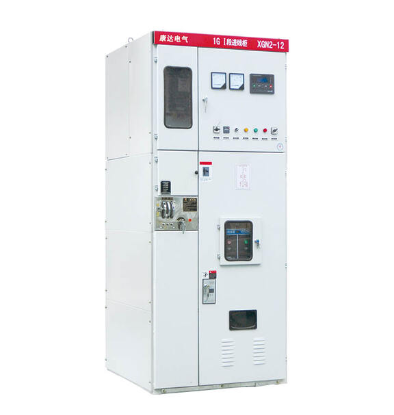

XGN2-12 箱型固定式金属封闭开关设备

产品概述

XGN2-12箱型固定式金属封闭开关设备(简称开关柜)用于3.6、7.2、12KV三相交流50Hz系统中作为接受与分 配电能之用，适合于频繁操作的场合，其母线系统为单母线(并可派生出单母线带旁路和双母线结构)。本开关柜符 合国家标准GB3906-91《3~35KV交流金属封闭开关设备》及国标标准IEC298的要求，并且有两部提出的“五防"闭锁 功能。

本开关柜的主开关采用ZN28-12系列真空断路器，配用CDI7系列电磁操动机构或CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关或GN22-12大电流隔离开关系列产品。

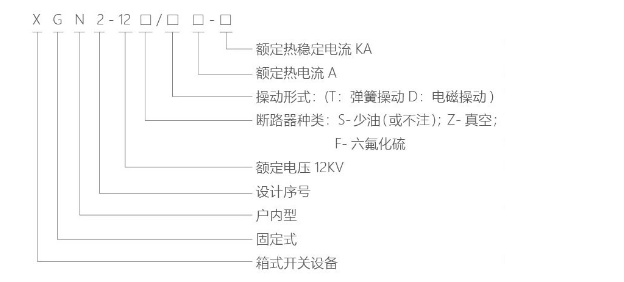

型号及含义

使用环境条件

◎环境温度：上限+40℃;下限-5℃;

◎海拔高度：不超过1000m;

◎相对湿度：日平均值不大于95%,月平均值不大于90%;

◎防震：不超过8度；

◎没有火灾，爆炸危险、严重污染、化学腐蚀及剧烈震动场所；

注：订购本产品超出上述条件规定时，请与本公司协商。

性能参数

接地开关技术数据、接地开关的技术参数应能与相应的隔离开关参数配合，所以接地开关的动、热稳定电流，接触压力与相应的隔 离开关一致，但接地开关断口间的距离不小于125mm。

技术参数

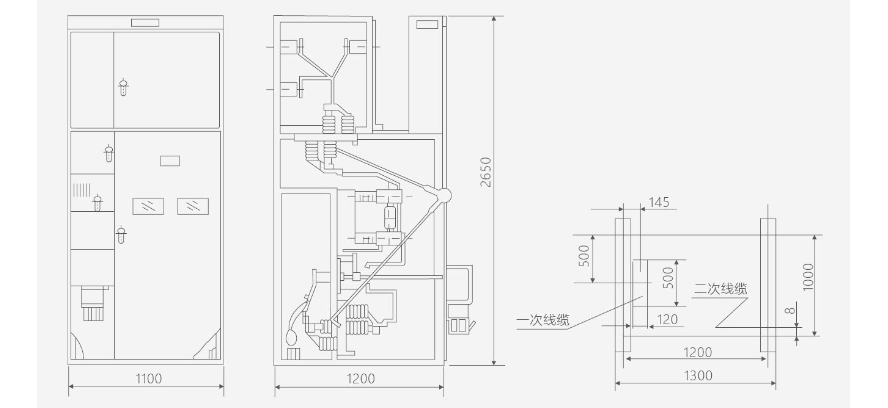

外形及安装尺寸

结构

本开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室和继电器室。室与室之间用钢板隔开。

断路器室在柜体下部，断路器的传动由拉杆与操动机构连接；断路器下接线端与电流互感器连接，电流互感器与下隔离开关的接线端连接， 断路器上接线端与上隔离开关的接线连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

母线室在柜体后上部，为了减小柜体高度，母线呈品形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端相连接。 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有监视装置，电缆固定在支架上。对于上接线为联络方案，本室则为联络电缆室。  断路器操动机构装在正左下方位置，其上方为隔离开关的操作及联锁机构。

开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分、检修断路器，后面维修上母线和电缆终端， 在断路器室和电缆室均装有照明灯。

前面的下方设有与柜宽方向平行的接地铜母线，其截面为4*40mm²机械联锁：为了防止带负荷分合隔离开关；防止误分误合断路器； 防止误入带点间隔；防止带电合接地开关；防止带接地刀合闸。开关柜采用相应的机械联锁，

订货须知

订货时用户需提供下列资料：

◎主电路方案编号及一次系统图，排列图；

◎二次回路接线原理图、端子排列图，如端子无排列图时按制造厂规定；

◎ 开关柜内的电器元件的型号、规格、数量；

◎ 主母线、支母线的材质、规格否则按制造厂规定供应；

◎ 开关柜使用特殊环境条件，应在订货时提出；

◎ 需要附件，备件时，应提出其种类和数量。
