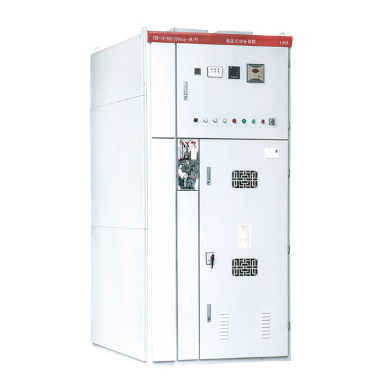

TBB高压并联电容器装置

产品概述

TBB系列高压并联电容器装置(以下简称装置)适用于交流50HZ、三相10kV电力系列中，用于提高功率因素和 调整网路电压，从而提高供电设备有功输出和减少线路损耗。本装置为户内(外)式。

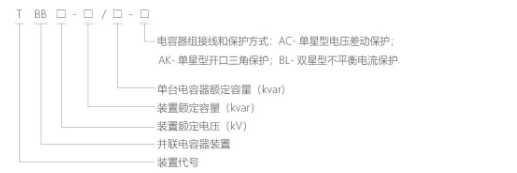

型号及含义

主要技术数据

◎额定工作电压10kV,并可在1.1倍额定电压状态下长期运行；

◎在均方根值不超过1.3Un,该装置可在额定频率、额定正弦电压和无过渡状态所产生的电流下连续运行；

◎装置对系统故障设有过电流、过电压、欠压等保护；

◎装置对电容器内部故障的保护，除单台设有熔断器保护外，根据主接线形式的不同，还设有不同的继电保护；

◎装置设计和加工符合GB50227-1995《并联电容器装置设计规范》及JB711-1993《高压并联电容器装置》。

结构简介

本装置结构型式分为柜式和装配式两种。装配式又可分为片子式和全拆式。柜式结构在厂内先进行安装，然后拆下构件并编号、运 至现场，按图拼装。片子式从户内角度看，主要是搬运方便。全拆式用于户外，主要方便热镀锌。

本装置主要由于电抗器柜、放电柜、电容器柜组成。

◎电抗器柜

电抗器柜主要作用是限制合闸涌流和抑制谐波。当限制合闸涌流时，电抗器XL=(0.1~1)%XC;抑制5次以上谐波时，XL=(5~6)% XC; 抑制3次以上谐波时，XL=(12~13)% XC。

◎放电柜

主要由放电线圈或电压互感器、氧化锌避雷器及接地隔离开关组成。放电线圈与电容器组并接。当电容器组断开电源时，其放电性能在 5s内将电容器组上的剩余电压自额定电压峰值降至50V以下。金属氧化锌避雷器用于限制投切电容器组引起的操作过电压。接地隔离开 关用于停电检修时母排接地用。上述配制可根据用户要求进行调整。如果线路接线方式为双星形时，电容器柜宜为双排或双层结构，柜 内另外加装电流互感器。

◎电容器柜

电容器柜主要由熔断器和电容器组成，当电容器内部击穿至50%~70%时，熔断器熔断，故障电容器脱离电源回路，防止了事故的扩大。

◎集合式并联电容器装置

本装置主要是将集合式电容器、放电线圈、避雷器、接地开关、电抗器等组合在一起。集合式电容器是将适当数量的带有内熔断器的单 台电容器装于一个充满绝缘的箱壳中，箱上装有压力释放阀、带有报警及跳闸触点的温度控制仪。它具有占地面积少、安装简便、运行 维护方便等优点。

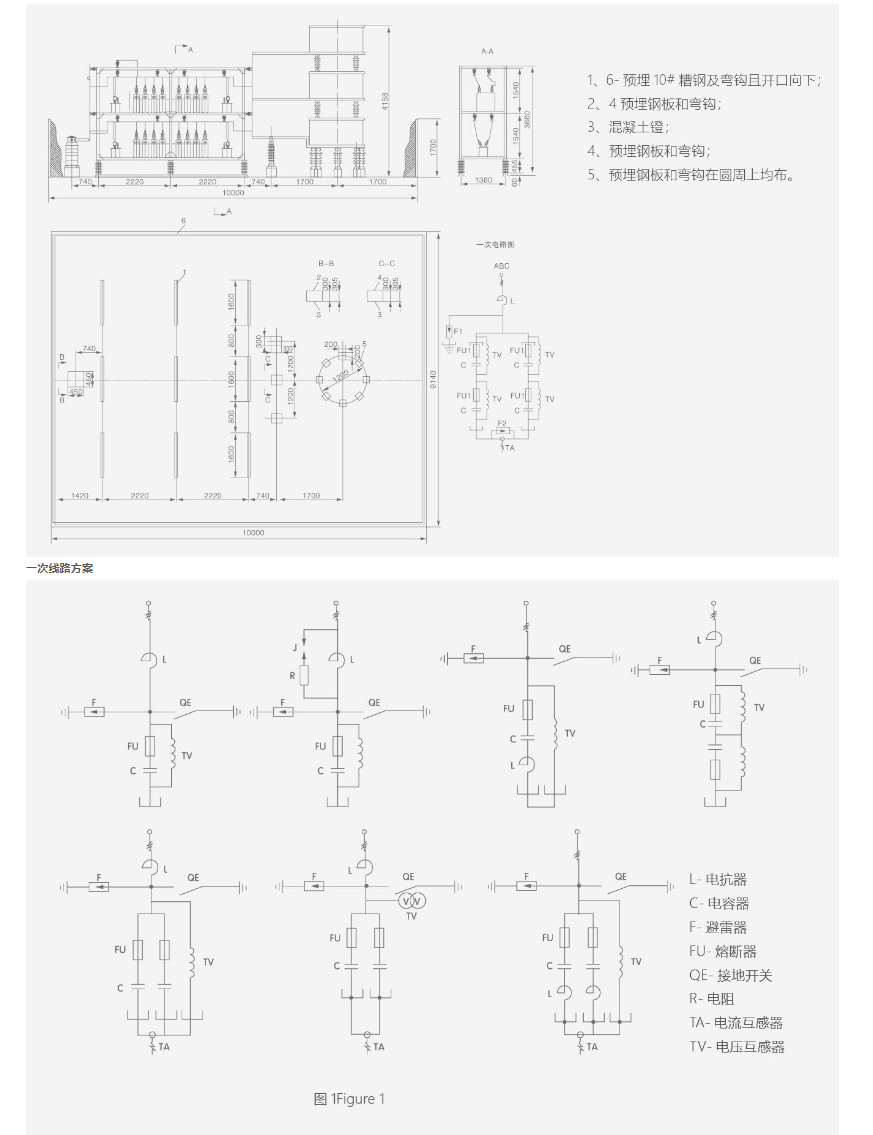

电容器装置布置

本装置典型一次线路方案见图1, 其中，接地开关根据用户要求装设。装设时，放在放电柜内，柜深度尺寸改为1200mm。

订货须知

◎系统容量(kVA)及主接线方案，系统负荷情况及工作制式；

◎谐波次数及各次谐波电压、谐波电流含量(厂家可代用户测量);

◎系统功率因数、补偿后功率因数、补偿总容量(厂家可代用户设计);

◎安装场所平面图、安装方式、装置进出线方式；

◎柜体尺寸及颜色的要求。
