RM6-40.5全封闭全绝缘充气式环网开关设备

联系人：冯绍玉

联系电话：1375779****

企业：温州市康达电气成套设备有限公司

企业地址浙江省-温州市

详细地址浙江省温州瓯江口产业集聚区灵华路217号1号楼1层1-1-2(自主申报))

厂家信息
产品信息
规格参数
技术文档

温州市康达电气成套设备有限公司，创建于2005年，是一家经国家工商局核准，专业生产高中低压开关柜系列、箱式变电站系列，高低压母线槽系列、电缆桥架系列产品的技术型企业，并被评为“火”字国家级高新技术企业，AAA级信用企业。企业行政组织架构分为：销售、技术、生产、财务、人力资源。公司设在温州海滨工业区的生产基地，拥有成套生产加工流水线和先进的检测设备，凝聚了一大批经验丰富的中高级工程师和各类管理人才，实现了产品生产管理计算机化，建立了严格的质量管理体系，并取得了ISO9001质量体系认证证书，实现了产品开发、工程设计、生产制造、安装及售后等全立体信息化管理，为客户提供精良的产品和技术服务提供了坚实保障。2005年～2020年期间，企业通过了ISO9001质量管理体系、ISO14001环境管理体系和OHSAS18001职业健康安全管理体系的第三方认证，接连被评为国家级高新技术企业和行业优秀企业。产品注册“兴达”商标，获得多个实用发明专利，自2005年～2020年先后研发了抽屉式开关柜、新型进线柜、新型高低压配电柜、各种配电装置和信息化的操控装置，为各种行业的客户量身定制了实用并且系统化的用电设备。康达电气成套产品凭借其品质高、性能稳定、智能化程度高、交货及时、服务周到等特点，在激烈的市场竞争中，已远销乌兹别克斯坦、印尼等多个国家和地区，已在电厂、铁路、机场、水利、化工、矿山、通信、等重大工程和大型基础建设项目中广泛应用，倍受广大用户的广泛好评。

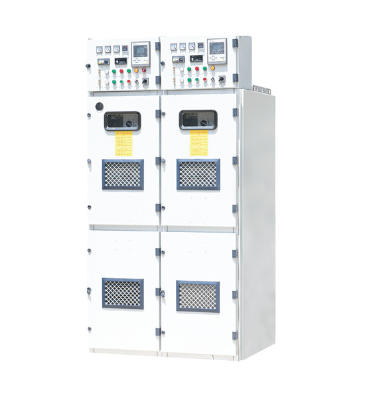

产品图片

RM6-40.5全封闭全绝缘充气式环网开关设备

产品概述

RM6-40.5全封闭全绝缘充气式环网开关设备系户内12~40.5kV三相交流50Hz,作为接受和分配电能的成套设备，是我公司生产的新一代开关产品。主要用于各类发电厂、变电所、工矿企业、地铁、民用和商用建筑等中压电力系统的变电送电，实行控制、保护、监测之用。具有性能可靠、适应性强、体积小等特点。

符合标准

◎GB3906-2011《3.6kV~40.5kV交流金属封闭开关设备和控制设备》

◎DL/T404-1997《户内交流高压开关柜订货技术条件》

◎IEC 62271-200:2003《额定电压1kV以上52kV一下交流金属封闭开关设备》

◎1016001/003-0000-00《国家电网公司物资采购标准12kV、24kV、》

◎1016001/003-0000-00 《国家电网公司物资采购标准12kV、24kV、40.5kV高压开关柜通用技术规范》

使用环境条件

◎周围温度：最高温度40℃,最低温度-25℃,且24h内测得的平均值不超过35℃;

◎相对湿度：在24h内测得的相对湿度的平均值不超过95%,月相对湿度的平均值不超过90%。在高湿度期间温度急骤变化时可能出现凝露，在24h内测得的水蒸气压力的平均值不超过2.2kPa,月水蒸气压力平均值不超过1.8kPa;

◎海拔高度：不超过1000m。

◎地震烈度：不超过8度。

◎在二次系统中感应的电磁干扰的幅值不超过1.6kV。

◎周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染。

注：当使用条件超出以上规定时，可与用户协商确定解决方案。

技术参数

序号	名称			单位	技术参数
1	额定电压			kv	12	40.5
2	额定电流			A	1250~3150	1250~2500
3	额定频率			Hz	50
4	额定短时耐受电流			k/Ns	25、31.5
5	额定峰值耐受电流			kA	63、80
6	额定短路电流持续时间			S	4
7	额定短路开断电流			kA	25、31.5
8	额定短路关合电流			kA	63、80
9	燃弧持续时间			S	0.5
10	机械寿命	断路器		次	2000	10000
		隔离开关			3000
		接地开关			3000
11	断路器电寿命			次	30
12	额定充气压力(20℃表压)			MPa	0.05
13	最低功能压力(20℃表压)				0.03
14	SF6气体年泄漏率				≤0.5%
15	额定绝缘水平	额定工频1min 耐受电压(有效值)	相间，相对地	kv	42	95
			隔离断口、真空断口		48	118
		额定雷电冲击耐受电压(峰值)	相间，相对地	kv	75	185
			隔离断口、真空断口		85	215
16	辅助控制回路	额定电压		V	12	40.5
		1min工频耐压			1250~3150	1250~2500
17	柜体防护等级	柜体外壳			50
		充气隔室			25、31.5
18	丧失运行连续性类别			A	63、80
19	温升试验				4
20	主回路电阻	1250		uQ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	局部放电	试验电压		kV	3000
		单个绝缘件		pC	3000
		整机			30
22	使用寿命			年	0.05

注：

1、40.5kV/2000A规格额定短路开断电流为31.5kA;12kV/3150A规格额定短路开断电流为31.5kA

2、电流互感器的额定峰值耐受电流和额定短时耐受电流的参数单独考核：

3、回路电阻是指从母联器插座外出线(含母联器)测到电缆插座外出线侧(含电流装置)的测量值，当不含母联器和电流装置时表中值减去20;

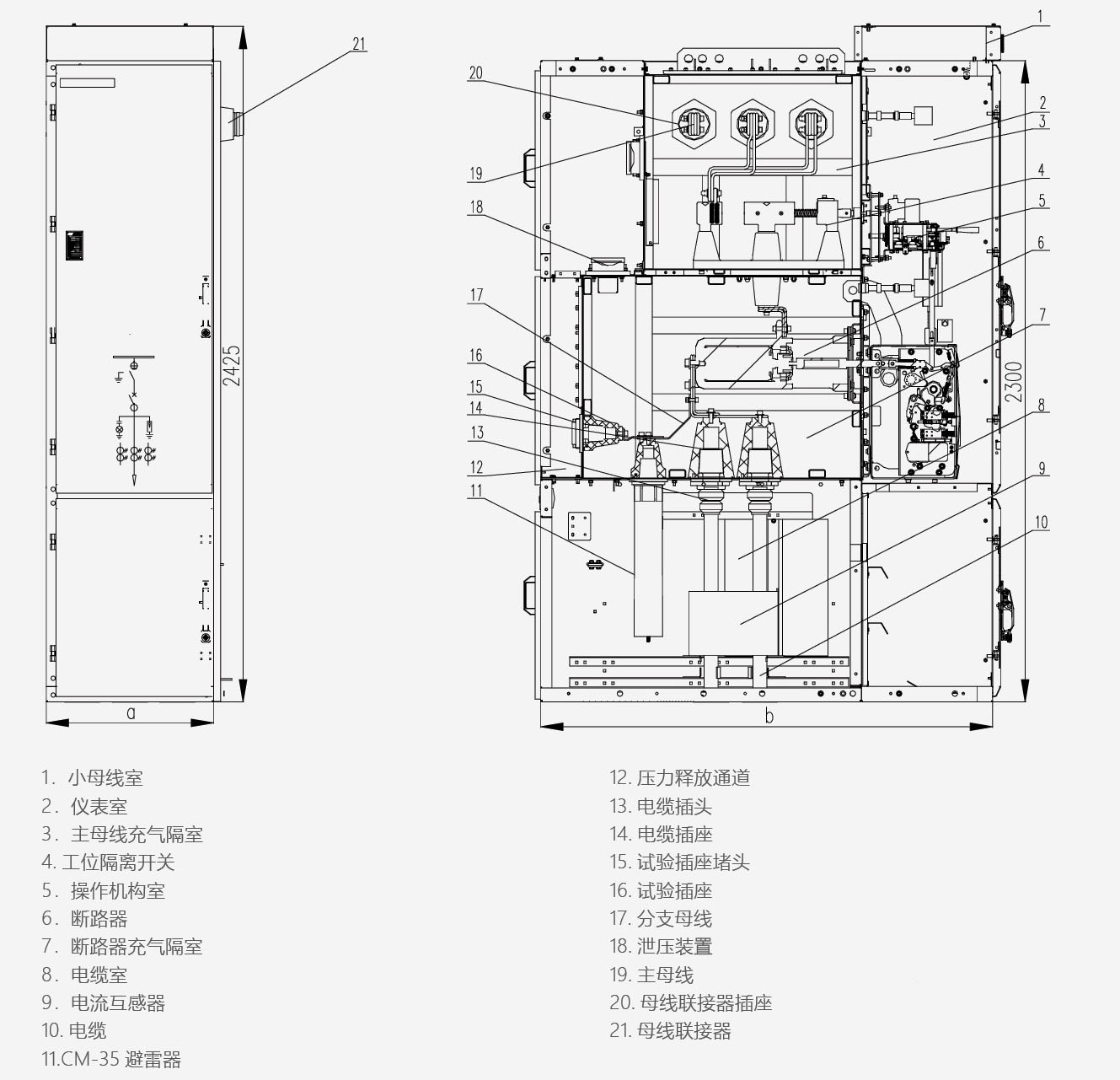

开关柜外形及结构示意图

注：a(柜体宽度):600mm、800mm;b(柜体深度):12kV深度为1420;40.5kV深度为1620。

技术参数

序号	名称			单位	技术参数
1	额定电压			kv	12	40.5
2	额定电流			A	1250~3150	1250~2500
3	额定频率			Hz	50
4	额定短时耐受电流			k/Ns	25、31.5
5	额定峰值耐受电流			kA	63、80
6	额定短路电流持续时间			S	4
7	额定短路开断电流			kA	25、31.5
8	额定短路关合电流			kA	63、80
9	燃弧持续时间			S	0.5
10	机械寿命	断路器		次	2000	10000
		隔离开关			3000
		接地开关			3000
11	断路器电寿命			次	30
12	额定充气压力(20℃表压)			MPa	0.05
13	最低功能压力(20℃表压)				0.03
14	SF6气体年泄漏率				≤0.5%
15	额定绝缘水平	额定工频1min 耐受电压(有效值)	相间，相对地	kv	42	95
			隔离断口、真空断口		48	118
		额定雷电冲击耐受电压(峰值)	相间，相对地	kv	75	185
			隔离断口、真空断口		85	215
16	辅助控制回路	额定电压		V	12	40.5
		1min工频耐压			1250~3150	1250~2500
17	柜体防护等级	柜体外壳			50
		充气隔室			25、31.5
18	丧失运行连续性类别			A	63、80
19	温升试验				4
20	主回路电阻	1250		uQ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	局部放电	试验电压		kV	3000
		单个绝缘件		pC	3000
		整机			30
22	使用寿命			年	0.05

注：

1、40.5kV/2000A规格额定短路开断电流为31.5kA;12kV/3150A规格额定短路开断电流为31.5kA

2、电流互感器的额定峰值耐受电流和额定短时耐受电流的参数单独考核：

3、回路电阻是指从母联器插座外出线(含母联器)测到电缆插座外出线侧(含电流装置)的测量值，当不含母联器和电流装置时表中值减去20;
