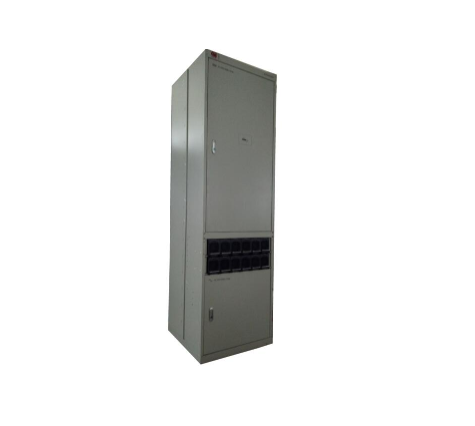

EPS50000智能高频开关电源系统

概述

EPS50000智能高频开关电源系统由机柜、交流配电、整流模块（系统满配置为12个）、监控模块和直流配电共同组成，具有完善的电池管理，如电池低电压保护功能和负载下电功能（可选），能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试、休眠节能等功能。电源系统网络化设计，提供RS232/RS485、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。同时具有完善的交、直流侧防雷设计，完备的故障保护、故障告警功能。

适用铁塔公司的电源系统可特别提供同时分别检测三个以上用户的（如：中国移动、中国电信、中国联通等）负载（包括一次下电、二次下点）的电流，可为用户提供三个或以上用户在同一段时间内的功率（用电量）比值，提供数据处理依据并可以本地数据下载和上传集中监控中心。

电源系统正面进行操作、维护。

电源系统操作方便、易于安装和维护, 适用于基站、中小容量交换局、卫星通信、数据通信等电网波动范围很宽的场合。

产品主要规格

电源系统原理

系统由一路（两路机械互锁）三相交流输入，经C级防雷组件后，送入整流模块输入。

整流模块采用并联方式工作,模块的直流输出经汇流排汇接，分别供给两路后备电池组和直流负载。直流负载分别由熔断器或空气开关进行控制，为用户提供每一路负载的通、断控制以及对负载出现过载、短路起到保护作用。

系统正常情况下，整流模块、配电单元的各种参数均由监控模块进行控制，按其预定的参数或用户命令进行工作。如果市电出现故障，系统将改由电池供电，随着电池的放电，电池端电压开始下降，当电池电压降到一次下电电压点时，监控模块控制一次下电接触器动作,切断一次负载；当电池电压降到电池保护电压点时，监控模块控制二次下电接触器动作，切断电源系统与电池的连接，保护电池不被过度放电，此时电源系统将停止工作。当外部市电恢复，整流模块恢复输出，系统将恢复正常工作状态。监控模块可与负载分路电流采集板通信，读取一二次下电回路负载支路的电流，同时根据计算负载支路所用电量比。监控模块可对整个配电系统的工作状况进行检测、控制，用户命令可通过监控模块面板上的键盘、本地后台PC机、远端中央控制室下达，系统工作状态及参数均可在监控模块液晶显示屏、本地后台PC机、远端中央控制室显示。系统通过配置适当的传感器，可以对各种环境量，包括烟雾、门磁、水浸、温度、湿度进行采集和上报。

机械特性

外形尺寸  高×宽×深 = 2000×600×600（单位：mm）
