ZN63(VS1)-12户内高压固定式真空断路器

联系人：张平西

联系电话：05772777****

企业：浙江大郡电气有限公司

企业地址浙江省-温州市

详细地址乐清经济开发区纬十九路228号(浙江方雁机电有限公司内)

厂家信息
产品信息
规格参数
技术文档

浙江大郡电气有限公司座落在闻名遐尔的“中国电器之都”——浙江省乐清市。公司主要生产销售户内外箱式变电站、10KV及以下高低压成套输配电设备、不锈钢配电箱、电力变压器、高压电器元件等。自公司创立以来，一直致力于专注化发展道路，凭借成熟的技术力量，国内外优良设备、创造的理念，丰富的制造经验，齐全的产品品种，赢得社会各界的认同。公司秉承“质量至上，信誉为本”的企业宗旨，以市场为向导，以质量求发展，以管理求效益，以科技求创造的经营理念。在新产品的开发上不断更新，立足中国，致力于创建世界名牌、为全球客户提供优良的产品和优良的服务。产品广泛应用于电力、冶金、矿山、石油、化工、铁路等输配电系统。

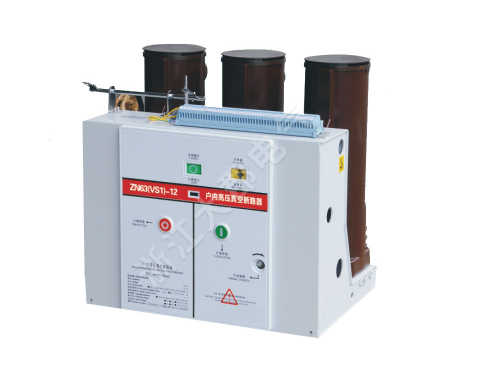

产品图片

ZN63(VS1)-12户内高压固定式真空断路器

概述：

ZN63(VS1)-12系列户内固定式高压真空断路器是三相交流50Hz，额定电压为才12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS）等中置手车式开关柜，固定式也可配用于XGN系列固定式开关柜。

正常使用条件：

环境温度：不高于40℃，不低于-10℃（允许在-30℃储运）。

海拔高度：不超过1000m。（若需增高海拔，则额定绝缘水平相应提高）

相对湿度：日平均值不大于95%，饱和蒸汽压日平均值不大于2.2*10^-3MPa，月平均大于1.8*10^-3MPa。

地震烈度：不超过8级。

使用环境：无火灾、爆炸、严重污染、化学腐蚀及剧烈振动的场所。

主要技术参数：

序号	名称		单位	数据
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
4	额定短路开断电流（额定热稳定电流-有效值）		kA	20/25	31.5	40
5	额定短路关合电流（峰值）		kA	50/63	80	100
6	额定峰值耐受电流（额定动稳定电流-峰值）		kA	50/63	80	100
7	4s额定短路耐受电流		kA	20/25	31.5	40
8	额定绝缘水平	工作耐压（额定开断前后）/1min工频耐压	kV	对地 42（断口48）
		冲击耐压（额定开断前后）/额定雷电冲击耐受电压峰值		对地 75（断口85）
9	额定热稳定时间		s	4
10	额定操作顺序			分-0.3S-合分-180S-合分
11	机械寿命		次	20000
12	额定短路开断电流开断次数		次	50
13	操作机构额定合闸电压（直流）		V	AC、DC、110，220
14	操作机构额定合闸电压（直流）		V	AC、DC、110，220
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	3.5±0.5
17	三相分、合闸弹跳时间		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度		m/s	0.9~1.2
	平均合闸速度			0.5~0.8
20	分闸时间	最高操作电压下	s	≤0.05
21		最低操作电压下		≤0.08
22	合闸时间		s	0.1
23	各相主回路电阻		μΩ	630≤55 1250≤50
24	动静触头允许磨损累积厚度		mm	3

外形及安装尺寸：

主要技术参数：

序号	名称		单位	数据
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
4	额定短路开断电流（额定热稳定电流-有效值）		kA	20/25	31.5	40
5	额定短路关合电流（峰值）		kA	50/63	80	100
6	额定峰值耐受电流（额定动稳定电流-峰值）		kA	50/63	80	100
7	4s额定短路耐受电流		kA	20/25	31.5	40
8	额定绝缘水平	工作耐压（额定开断前后）/1min工频耐压	kV	对地 42（断口48）
		冲击耐压（额定开断前后）/额定雷电冲击耐受电压峰值		对地 75（断口85）
9	额定热稳定时间		s	4
10	额定操作顺序			分-0.3S-合分-180S-合分
11	机械寿命		次	20000
12	额定短路开断电流开断次数		次	50
13	操作机构额定合闸电压（直流）		V	AC、DC、110，220
14	操作机构额定合闸电压（直流）		V	AC、DC、110，220
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	3.5±0.5
17	三相分、合闸弹跳时间		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度		m/s	0.9~1.2
	平均合闸速度			0.5~0.8
20	分闸时间	最高操作电压下	s	≤0.05
21		最低操作电压下		≤0.08
22	合闸时间		s	0.1
23	各相主回路电阻		μΩ	630≤55 1250≤50
24	动静触头允许磨损累积厚度		mm	3
