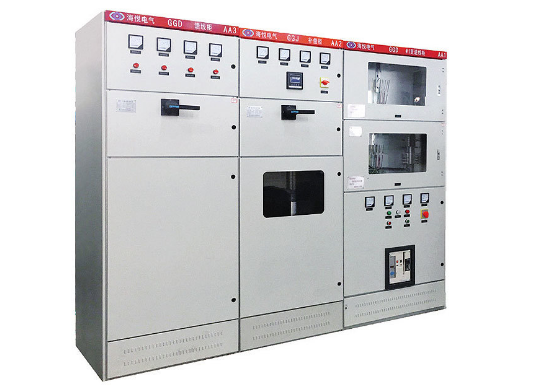

GGD 交流低压配电柜

产品用途

GGD交流低压配电柜是一种封闭固定式低压开关设备和控制设备，适用于50Hz，额定工作电压400V及以下的低压配电系统中作为受电、馈电、母联动、电机控制及功率补偿之用。根据需要设计成固定式开关柜系统，满足不同的供配电需求，广泛用于电力系统、工矿企业、石化行业、冶金、纺织、机场、油田港口、地铁、商场、酒店、住宅小区、路灯控制系统、高层建筑施工等场所。

主要技术性能和特点

（1）本产品符合“GB7251.12-2013”国家标准。

（2）操作方便、安全可靠。

（3）受电主开关有瞬时，短延时，过载及接地故障保护，用户可以根据系统配合要求，选择保护形式，且具有自投、无自投和切换控制供用户选用。

（4）电动机控制回路具有短路瞬时、过载、欠压、释压及断相保护、交流接触器可以无声运行，具有节能作用。

（5）我公司可以根据用户的需要，生产非标产品。本产品为三相五线制，满足不同用户的需求。

结构特点

（1）GGD固定式低压开关柜为专用型材、安装条、支架等结构部件完整地组装在一起并完成所有内部的电气和机械连接的组合结构；操作方便、安全可靠。

（2）柜内采用安装樑来固定电器元件，保证了线路的正常运行，有效地防止故障扩大。

（3）由于框架的所有结构均以螺栓紧固连接而成，避免了焊接变形和应力提高了精度及联锁性接地。

（4）GGD固定式低压开关柜的安装方式：分为落地固定式，柜体底部为封闭式，有进出线孔供外接电缆引出和引入。

（5）本系列开关柜具有结构紧凑、强度好、性能高、安全可控、使用寿命长等特点。

（6）防护等级IP30。

使用条件

◎ 环境温度：最高+40℃，最低-15℃

◎ 环境湿度：相对湿度平均不大于95%，月平均不大于90%

◎ 海拔高度：不超过2000米

◎ 地震剧烈：不超过8级

◎ 没有火灾、爆炸危险、严重粉尘、化学腐蚀、剧烈震动的场所

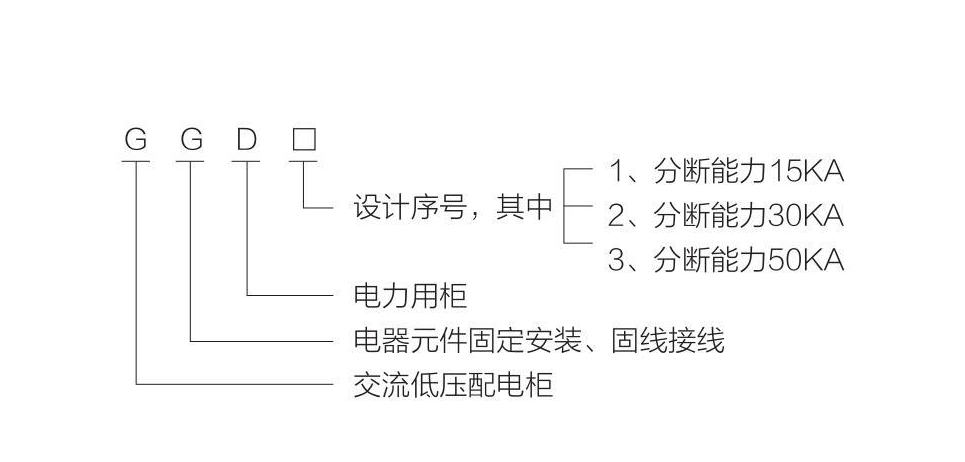

型号意义

订货须知

请用户订货时务必提供下列资料

（1）产品型号、规格、数量
（2）使用环境的要求
（3）主回路系统组合顺序图（平面布置图）
（4）辅助回路电气原理图
（5）电流互感器的电流比及准确级次
（6）柜内元件清单
（7）有特殊要求时，请提供订货技术要求
