GC 系列交流低压成套开关设备

产品用途

GCK、GCL、GCJ系列高档型抽屉式低压开关柜适用于50Hz，额定工作电压400V及以下的低压配电系统中作为受电、馈电、母联动、电机控制及功率补偿之用。可设计成固定柜和抽屉柜混合型系统，满足不同的供配电需要，广泛用于电力系统、工矿企业、石化行业、冶金、纺织、机场、油田港口、地铁、商场、酒店、住宅小区、路灯控制系统、高层建筑施工等场所。

主要技术性能和特点

◎ 本产品符合“GB7251.12-2013”国家标准

◎ 受电主开关有瞬时，短延时，过载及接地故障保护，用 户可以根据系统配合要求，选择保护形式，且具有自投、无自投和切换控制供用户选用

◎ 电动机控制回路具有短路瞬时、过载、欠压、释压及断 相保护、交流接触器可以无声运行，具有节能作用

◎ 由计算机监控系统装备的智能型开关柜具有遥测、远程 控制等功能

◎ 根据IEC标准规定和元件技术特性，本系列产品容系数 为0.7~0.8

使用条件

◎ 环境温度：最高+40℃，最低-15℃

◎ 环境湿度：相对湿度平均不大于95%，月平均不大于90%

◎ 海拔高度：不超过2000米

◎ 地震剧烈：不超过8级

◎ 没有火灾、爆炸危险、严重粉尘、化学腐蚀、剧烈震动的场所

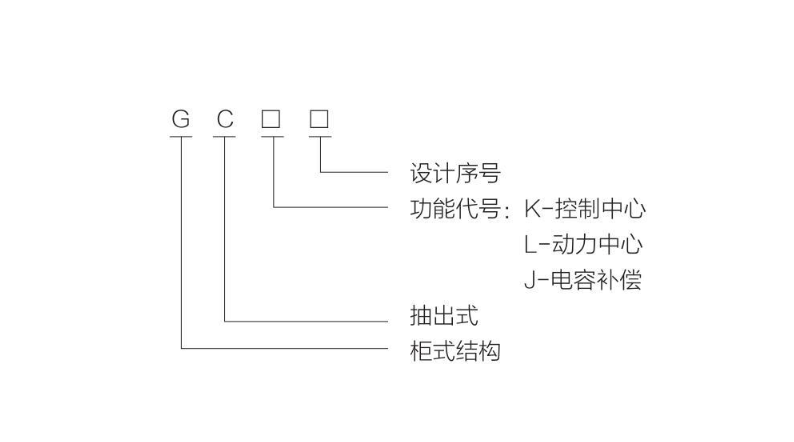

型号意义

订货须知

请用户订货时务必提供下列资料

（1）产品型号、规格、数量
（2）使用环境的要求
（3）主回路系统组合顺序图（平面布置图）
（4）辅助回路电气原理图
（5）电流互感器的电流比及准确级次
（6）柜内元件清单
（7）有特殊要求时，请提供订货技术要求
