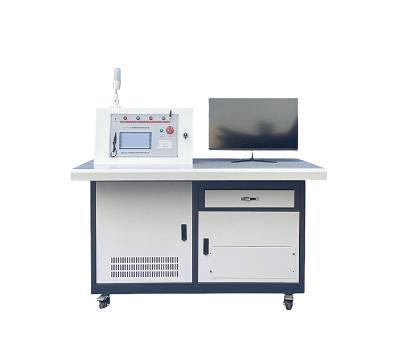

NSTK-30kVA/250kV 绝缘工器具综合试验装置

|  功能简介：

     本全自动变压器控制台是我公司根据《GB/T16927.1-2001 高电压试验技术》其中工频耐压的定义生产的工频耐压试验专用配套设备，该设备主要由全自动嵌入式控制电路、调压器组成，具有智能化、集成化、小型化、使用便捷、性能优越、安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电公司、技术监督部门、大型工厂、冶金、发电厂、铁路等需要开展工频耐压的的必需设备。

|  主要功能：

a)电压、电流、时间、状态信息及提示信息等数据7寸大屏液晶显示，读数清晰、直观；
b)全中文界面，操作简单明了，可适应多种应用场合；
c)触摸式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
d)四种工作模式：本地手动、本地自动、远程手动、远程自动。根据实际情况可以自由选择；
e)全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；
f)按键直接设定试验变压器变比，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台可与多台变压器相互配套使用；
g)状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；
h)试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；
i)试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；
j)试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
k)暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
l)自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
m)手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位；
n)手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；
o)升压速度可以设置，默认1kV/S；
p)采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

|  技术参数：

a)额定容量：30kVA
b)输入电压:0-380V
c)变    比:1000:1（根据升压变压器自行设置）
d)输出电压:0-400V   高压电压：0-250Kv
e)测量电压:0-100V（仪表端电压）
f)电压测量精度：1.0 ％FS ± 3个字
g)电流测量精度：1.0％FS ± 3个字
h)计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)
i)电源电压： AC380V ±10%；50Hz±2 Hz
j)使用环境：环境温度  0～40 ℃       相对湿度  ≤85%RH
