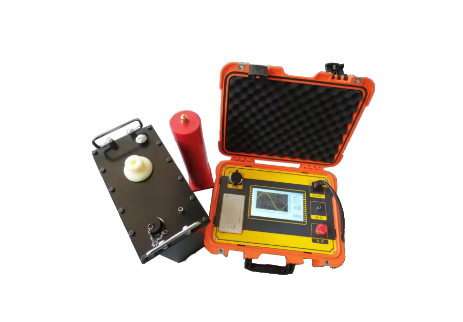

SN -80kV 超低频高压发生器

|  功能简介：

       电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中 0.1Hz 超低频技术是最新技术，是当前国际电工委员会推荐的技术。我公司新一代       系列超低频高压发生器是采用最新美国技术自主开发的核心产品，采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点（见表 1），性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

表 1 0.1Hz 耐压试验设备机械式与电子式的性能比较

|  技术参数：

1. 输出额定电压：参见表 3

2. 输出频率：0.1Hz、0.05Hz、0.02Hz

3. 带载能力： 0.1Hz    最大 1.1µF

0.05Hz 最大 2.2µF

0.02Hz 最大 5.5µF

4. 测量精度：3%

5. 电压正，负峰值误差：≤3％

6. 电压波形失真度：≤5％

7. 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8. 电源保险管：参见表 3

9. 电源：电压 220V±5%，50±5Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要

求功率大于 3kW，频率 50Hz，电压 220V±5%
10.被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

     表 3    系列超低频高压发生器主要技术参数
