PVC地下通信管道/PVC栅格管
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

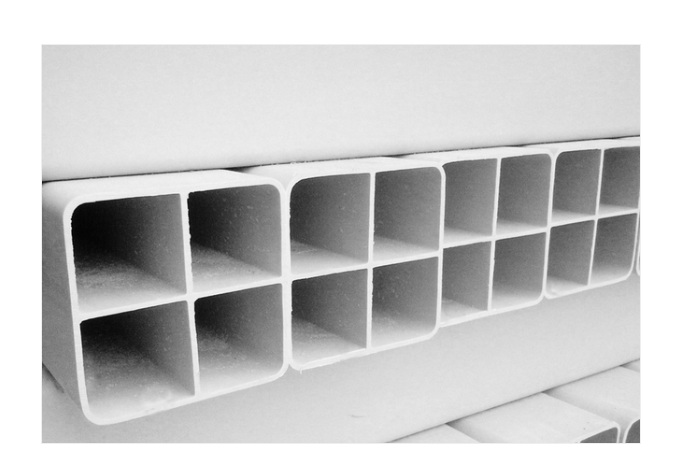

PVC栅格管

PVC栅格管产品介绍
栅格管主要以聚氯乙烯(PVC)为原料,经先进的工艺配方加工研制,目前在国内替代了传统的PE直管,波纹管。
因为以上两种管道施工操作不方便,大管子埋入地下后还需要在使用时串入支管,施工不便及成本提高,所以研制了四孔栅格管新产品替代了老产品,该管道一次放入后,今后要放电缆时,可直接串入,无需再进行第二次施工,而且抗老化性能特别好,现在已越来越被市场所接受。
栅隔管适用范围:埋地式通信用栅格管是新型高科技产品。
适用于通信,邮电,电力,市政建设等基本设施工程和建筑工程。
栅格管接头的基本要求
1. 管接头内壁形状应与多孔管外壁形状完全一致,承插后管接头内壁与多孔管外壁间的间隙不应大于0.5mm。
2. 管接头的长度不应小于200mm。
3. 管接头纵向中心处的内截面湍内壁应有环形挡边。多孔管插入接头后该挡边与多孔管端面外壁相互接触,接触宽度不应小于1.6mm。
4. 管接头的壁厚不应小于所对应的塑料管的最小壁厚。
5. 维卡软化温度≥74℃(试验方法按GB/T 8802-2001)。
6. 坠落试验(0℃,30min,1.0m度跌落,无破损或裂纹)。
7. 热烘箱试验后应符合要求(试验方法按GB/T8803-2001)。
栅格管的分类与结构尺寸
名称 | 规格 | 内壁厚(mm) | 外壁厚(mm) | 子孔大小 |
九孔栅格管 | 9-33/107 | 1.8 | 2.2 | 33 |
9-28/92 | 1.6 | 2.0 | 28 | |
四孔栅格管 | 4-50/107 | 2.6 | 3.2 | 50 |
4-42/92 | 2.0 | 2.8 | 42 | |
4-28/62 | 1.6 | 2.0 | 28 | |
五孔栅格管 | 9-28/92 | 1.8 | 2.2 | 33 (50) |
9-33/107 | 1.6 | 2.0 | 28 (42) | |
六孔栅格管 | 9-33/107 | 1.8 | 2.2 | 33 |
9-28/92 | 1.6 | 2.0 | 28 | |
七孔栅格管 | 9-33/107 | 1.6 | 2.0 | 32 |
单孔栅格管 | 9-28/92 | 0 | 2.8 | 86 |
栅格管的物理学性能
序号 | 项目 | 单位 | 要求 |
1 | 拉伸屈服强度 | MAP | ≥30 |
2 | 纵向回缩率 | % | ≤5.0 |
3 | 维卡软化温度 | ℃ | ≥75 |
4 | 落锤冲击试验(℃) | 个 | 9/10不破裂 |
5 | 耐外负荷性能 | KN / 200MM | ≥9.5 |
6 | 静摩擦因数 | / | ≤0.35 |
栅格管接头的基本要求
1. 管接头内壁形状应与多孔管外壁形状完全一致,承插后管接头内壁与多孔管外壁间的间隙不应大于0.5mm。
2. 管接头的长度不应小于200mm。
3. 管接头纵向中心处的内截面湍内壁应有环形挡边。多孔管插入接头后该挡边与多孔管端面外壁相互接触,接触宽度不应小于1.6mm。
4. 管接头的壁厚不应小于所对应的塑料管的最小壁厚。
5. 维卡软化温度≥74℃(试验方法按GB/T 8802-2001)。
6. 坠落试验(0℃,30min,1.0m度跌落,无破损或裂纹)。
7. 热烘箱试验后应符合要求(试验方法按GB/T8803-2001)。
