PVC地下通信管道/PVC-U实壁管

联系人:徐加林
联系电话:0512-6381****
企业地址江苏省-苏州市
详细地址苏州市吴江区震泽镇?塘路2558号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
苏州佳通科技股份有限公司创建于1998年3月,公司名称经历了吴江佳通光缆制造厂、吴江佳通光缆有限公司和苏州佳通科技股份有限公司的成长变更历程,公司地处长江三角洲、杭嘉湖平原,位于苏、锡、常、沪的中心位置,吴江市震泽镇頔塘路,是江苏接轨上海浦东经济开发区的东大门,通信发达,交通便利。 企业占地面积30000平方米,建筑面积12000多平方米。现有职工126人,专业技术人员13人,其中高级职称2人、中级职称4人、初级职称7人;企业现有先进的生产线22条,各种检测设备、计量器具、仪表236件;固定资产8000多万元。 主产品为:各种型号规格的地下通信管道用硅芯管、PE和PVC实壁管、PE和PVC双壁波纹管、PE和PVC梅花管、UPVC栅格管和蜂窝管;MPP、CPVC、UPVC、PE、HPVC、MPVC、N-HAP电力电缆导管;各种材质和型号规格的穿线用管、排水管及各种配件等系列产品。年生产能力为:地下通信管8000万多米、电力电缆保护管5000万多米、其他各类管材2000万多米。产品均通过了国家行业权威机构的检验,我公司已通过了ISO9001:2015质量管理体系、ISO14001:2016环境管理体系、ISO45001:2018职业健康安全管理体系认证,产品质量得到了进一步的提高,为用户提供优质产品和服务。 我公司产品主要销售服务于全国三十多个省、自治区的电信、移动、中石化、联通、铁通、广电、电力、建筑行业等公司。公司投入大量资源,在全国各地建立了25个固定的服务/技术支持网点,每周为用户提供7×24小时的不间断服务,公司除在服务/技术支持网点囤积定额的各种产品及配件备品备件外,还在全国设立了7个大区仓库,确保在第一时间内为各级用户提供服务。公司年创销售额为4亿多元、利税8000多万元,跻身于同行业先进行列。

产品图片

PVC-U实壁管


硬聚氯乙烯(PVC-U)实壁管

1、较高的抗内压能力。

2、产品内壁光滑。

3、环刚度较高。

4、承插式连接,橡胶圈密封,便于安装和维修。

5、由于管壁为实壁结构,同样等级的环刚度,其材料用量更高。



管材结构尺寸及长度

公称外径
DN/OD

平均外径

壁厚

长度

标称值

允许误差

SN6.3

SN8

允许误差

标称值

允许误差

标称值

40

40

+Xa

1.6

1.6

+Yb

硬直管的长度一般为6000MM;
也可由供需双方协商,
中部不允许有断头

+0.4%

50

50

1.6

1.8

63

63

1.8

2.0

75

75

2.0

2.2

90

90

2.2

2.5

100

100

2.6

3.0

110

110

2.8

3.2

125

125

3.3

3.6

140

140

3.5

3.9

160

160

3.8

4.4






设计选用要点

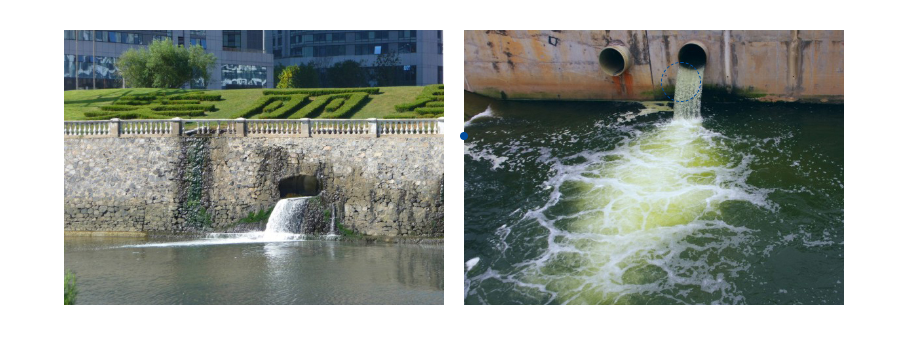

1、该管材适用于市政工程、公共建筑室外、住宅小区的埋地排污、排水、排气、通讯线缆穿线用,也适用于系统工作压力不大于0.2MPa、公称尺寸不大于300mm的低压输水灌溉用,在考虑到材料的耐化学性和耐温性后,也适用于工业排水排污工程用。

2、埋地塑料排水管道要按柔性管的理论(管土共同发挥作用)进行设计。同时在设计状态下管道垂直方向的变化不得大于管直径的5%。

3、管材环刚度的选择是塑料管道设计的一项重要指标,因此应从管道埋深、地面荷载、沟槽回填+的性质和压实系数以及施工荷载等综合考虑确定。盲目采用高环刚度不经济。对车行道下埋深小于1.0m的管道,还应考虑管道变形对路面的影响。

4、外观:管材内外表面不应有气泡、可见杂质、受热变形的痕迹和其他影响产品性能的表面缺陷。管材端面应切割平整,并与轴线垂直。

5、规格尺寸:管材规格用de(公称外径)*e(壁厚)表示,见表1。管材平均外径及偏差,管材壁厚及偏差,内、外皮层厚度均应符合GB/T 16800-1997中的相关规定。



施工、安装要点

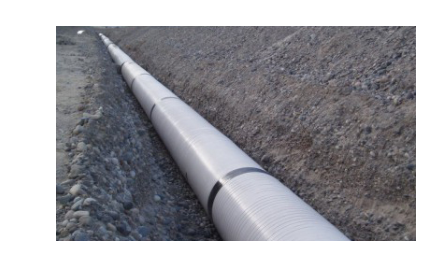

1、管道应敷设在原状土地基或经开槽处理后回填密实的地基上。

2、沟槽槽底净宽度可按管径大小,土质条件、埋设深度施工工艺等确定。

3、开挖沟槽时,应严格控制基底高程,不得扰动基面。
