HDPE硅芯管简介

HDPE硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道，简称硅管。由三台塑料挤出机同步挤压复合，主要原材料为高密度聚乙烯，芯层为摩擦系数最低的固体润滑剂硅胶质。广泛运用于光电缆通信网络系统。

硅芯管不需外套大管，且可直接在管道内穿缆，不需子管。由于每盘硅芯管的长度一般为2000米，故人井可每隔1000米设1个，穿缆时采用气吹，每1000米只需15分钟。产品外观高密度聚乙烯（HDPE）硅芯管内外壁应清洁、光滑，不允许有气泡、明显的划伤、凹陷、杂质、颜色不均等缺陷。

管端头应切割平整，并与管轴线垂直。硅芯内壁应紧密熔接、无开脱现象。管材外壁标示清楚。应用领域：室外通信电缆和光缆的管道系统，公共信息网络、公共传输系统、有线电视网络及高速公路通讯等工程建设。销售区域：北京市、天津市、浙江、江苏、内蒙、新疆、河北、甘肃、宁夏、山西、陕西、青海、山东、河南、安徽、辽宁、吉林、黑龙江等。

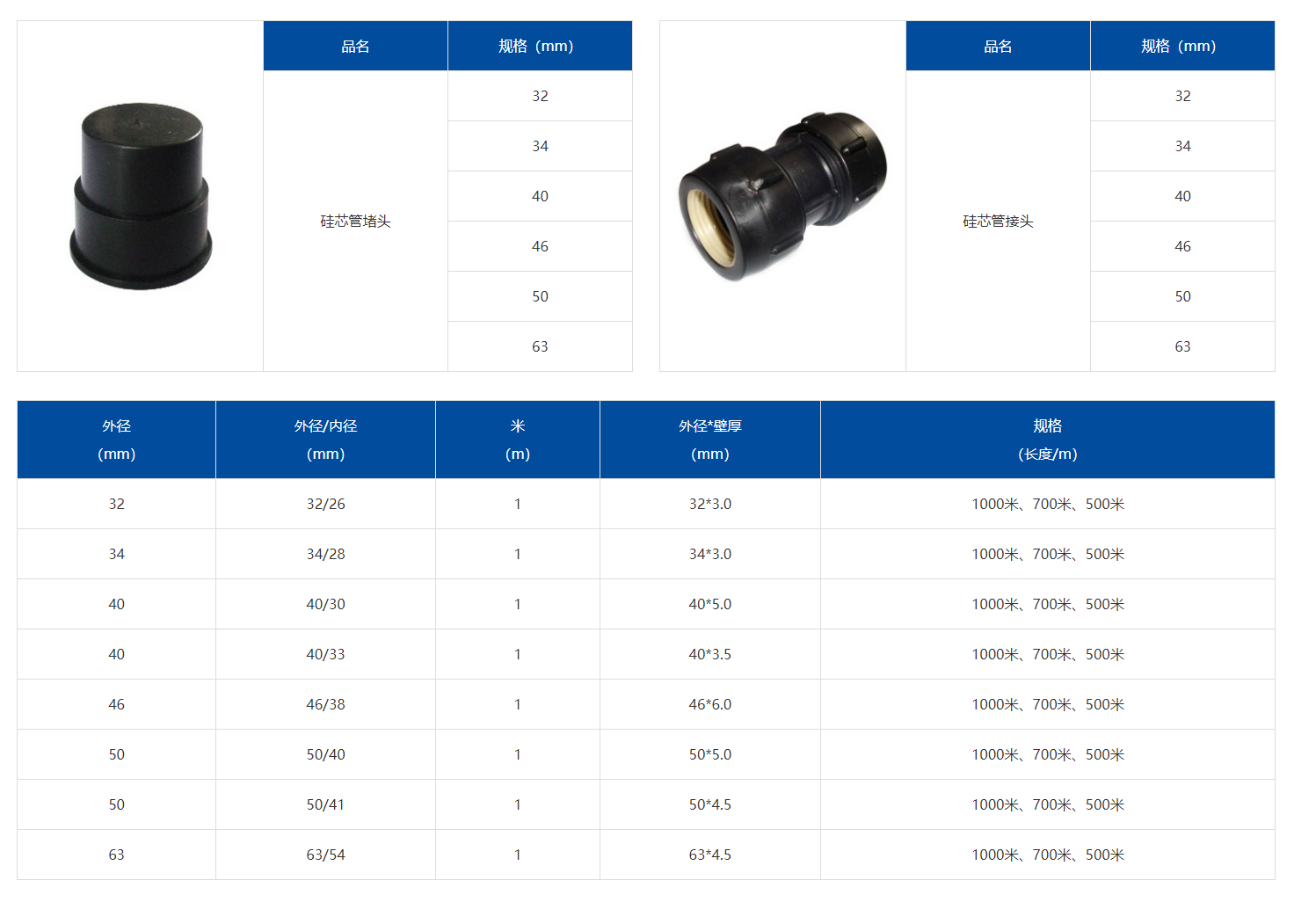

技术指标

1、外观质量：外观颜色均匀一致；内外壁实体应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷；截面无气泡、裂痕；内壁紧密熔结、无开脱现象；外壁上产品标识完整、清楚。

2、外壁硬度：≥59(邵氏D型)

3、内壁摩擦系数：静态：≤0.25(平板法，对HDPE标准试棒)动态：＜0.15

4、拉伸强度(MPa)：≥21

5、断裂伸长率(%)： 2350

6、最大牵引负荷(N)：≥8000

7、冷弯曲半径(mm)：400

8、环刚度(KN/m2)：≥50

9、扁平试验：垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层。

10、复原率(%)：垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层，10min外径能自然恢复到原来的85%以上。

11、耐落锤冲击性能：常温温度23℃ ,高度2m，用15.3kg重锤冲击10个试样，应9个以上无开裂现象。低温温度-20℃，高度2m，用15.3kg重锤冲击10个试样，应9个以上无开裂现象。

12、耐水压密封性能：温度20℃，压力50KPA条件下，保持24小时无渗漏。

13、抗裂强度(MPa)：≥2.0

14、与管接头的连接力(N)：26700

15、纵向收缩率(%)：＜3.0

16、脆化温度(℃)：-75

17、耐环境应力开裂：48h，失效数≤20%

18、熔体流动速率(g/10min)：MFR(190/2.16)＜0.5

19、耐热应力开裂：168h，失效数≤20%

20、工频击穿强度(MV/m)：≥24

21、耐化学介质腐蚀：将管材试样分别置于5%的NaCL、40的H2SO4、40%的NaOH溶液中浸泡24h，无明显被腐蚀现象。

22、耐碳氢化合物性能：用庚烷浸泡72h后对硅芯管施加528N的外力试样不损坏，产生的永久变形不超过5%。

硅芯管的性能特点

1、其内壁的硅芯层是固体的,永久的润滑剂，内壁硅芯层的磨擦特性保持不变，缆线在管道内可反复抽取；

2、其内壁的硅芯层是被同步挤压进高密度聚乙烯管道壁内，且均匀地分布整个管道内壁，内壁的硅芯层与高密度聚乙烯具有相同的物理和机械特性，不会剥落，脱离，与硅管同寿命；

3、其内壁的硅芯层不与水反应，意外事故后可用水冲洗管道；

4、硅芯管曲率半径小（为其外径的十倍）。敷管时遇到弯曲处和落差处，可随环境地形而定，无需作任何处理，更不必设人井过渡；

5、每根（盘）硅芯管的长度可制成任意长度。一般情况下从运输安全和施工的方便性等方面考虑，每根（盘）硅芯管标准长度为2000米；

6、施工便捷，工程造价大量降低。

施工连接

1、热熔承插连接：热熔承插连接应采用质量可靠的热熔机具，便携式熔接工具适用于DN≤63MM管道及系统最后连接，台式熔接机适用于DN>63管预备连接。

2、鞍形对接连接：PE管道在应用过程中经常会遇到需根据实际需要，进行主管分接，采用鞍形三通，进行分接，施工非常快捷。

3、法兰连接：PE管道和钢管及阀门连接时宜采用法兰连接，PE管端与相应的塑料支撑环之间可采用热熔对接方式进行连接，然后采用法兰片即可完成。当PE支撑环与其它材质（钢管、镀锌铁管等）的管道进行法兰连接时，必须使用密封圈。

4、热熔对接：PE管材外径DN＞63MM的PE管道均可用热熔对接方式连接，该方法经济可靠，其接口在承拉和承压时都比管材本身具有更高强度。
