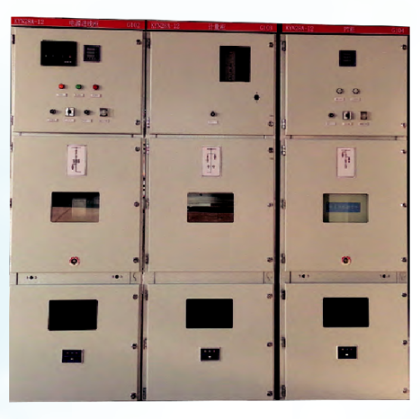

KYN28A-12(GZS1)型户内金属铠装抽出式开关设备

产品概述

KYN28A-12(GZS1)型户内金属铠装抽出式开关设备(以下简称开关设备)，系3-12千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及供电系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。本开关设备满足DL/T404-91，IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时误合断路器、防止误入带电间隔、防止在带电时误合接地开关的联锁功能，既可配用VSI真空断路器，又可配用ABB公司的VD4真空断路器、施耐德公司的HVX真空断路器和日本三菱10-VPR系列断路器，实为一种性能优越的配电装置。

主要技术参数

3/6/10

额定电压(kV)

3.6/7.2/12

最高工作电压(kV)

42(1min)

工频耐受电压(kV)

75

冲击耐受电压(kV)

50Hz

额定频率

630-3150

额定电流(A)

16-50

额定热稳定电流(kA)

40-125

额定动稳定电流(kA)

16-50

额定短路开断电流(kA)

40-125

额定短路开合电流(kA)

分合闸和辅助回路的额定电压(V)直流

24，30，48，60，110，220，交流110，220

防护等级IP4X(外壳）

IP2X(断路器门打开)

*电流互感器的短时热稳定电流和动稳定电流与变比有关，在订货时需具体确认。
