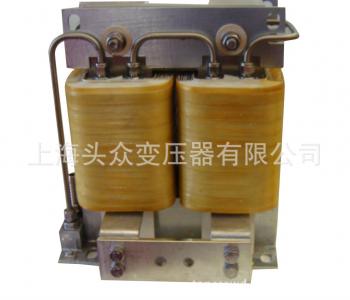

水冷电抗器

1. 冷却方式：水冷 电抗器水路部分工作压力为4.0bar 水流流量：
    16L/MIN 水路接头采用G3/4寸内螺纹管
2. 绝缘等级：H级
3. 电感量：0.09mH（允许偏差：±5%）
4. 额定电流（有效值）：1330A/相
5. 纹波电流：小于40A（峰峰值），频率3kHz
6. 基波频率：50Hz
7. 相数：三相，两两相之间最大电感量差：<2%
8. 开关频率：逆变桥开关频率3kHz。
9. 相与相之间的电压波形：3kHz PWM脉冲电压，峰值1500V
10. 最大dv/dt 为3000V/μS
11. 过载要求：过载5％（长期运行）、过载10％（30 min）、过载
     50％（10s）
    A、过载期间电抗器不饱和，既电感量变化小于10％；
    B、过载期间线圈和磁芯温升小于100℃；
12. 温升：线圈和磁芯温升小于80℃；
13. 耐受电压：绕组、磁芯、支架两两之间，AC3500V/50Hz/10mA,
     1分钟
14. 绝缘电阻：绕组、磁芯、支架两两之间，>10MΩ（DC1000V)
15. 噪声等级：小于65dB（1米处）
16. 防护等级：IP00;
17. 存储温度：-40℃~70℃
18. 工作温度：-30℃~55℃，50℃以上降额使用
19. 应用海拔：1000米以下额定电流，1000米以上每升高100米降额
     1%。
