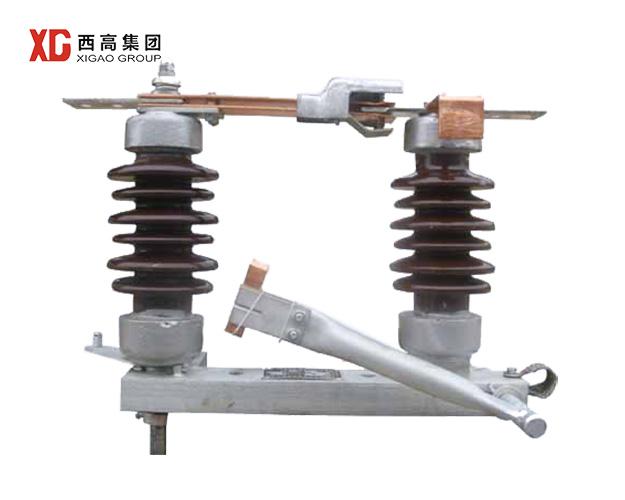

GW4-10-15-20隔离开关

GW4-12-15-20隔离开关为双柱式结构，制成单极形式。借助连杆组成三极联动的隔离开关。隔离开关由底座、绝缘支柱及导电部分组成。每极有两个瓷瓶，分别装在底座两端轴承座上，以交叉连杆连接，可以水平旋转。导电刀闸分成两半，触头接触处是在两个瓷柱的中间，分别固定在支柱瓷瓶的顶上。当操动机构操作时，带动两个绝缘支柱中的一个绝缘支柱转动90°，另一个绝缘支柱由于连杆传动也同时转动90°，于是刀闸便向同一侧方向分闸或合闸。接地刀闸是在垂直面(主刀闸在水平面)上运动的，它和主刀闸的联锁是通过本体的机械联锁或操动机构的联锁来实现。

使用环境条件

　　1.海拔不超过3000m；

　　2.环境温度上限为+40℃，下限-25℃；

　　3.风速不超过35m/s；

　　4.无导电或起化学作用气体和蒸汽的场所；

　　5.无火灾危险的场所（污秽等极不超过Ⅲ极）；

　　6.烈度不超过8度。

　　GW4-10系列隔离开关配用CS11-1型手力机构操动。

　　GW4-15系列隔离开关配用CS11-1型手力机构操动。

　　GW4-20系列隔离开关配用CS11-1手力机构操动。
