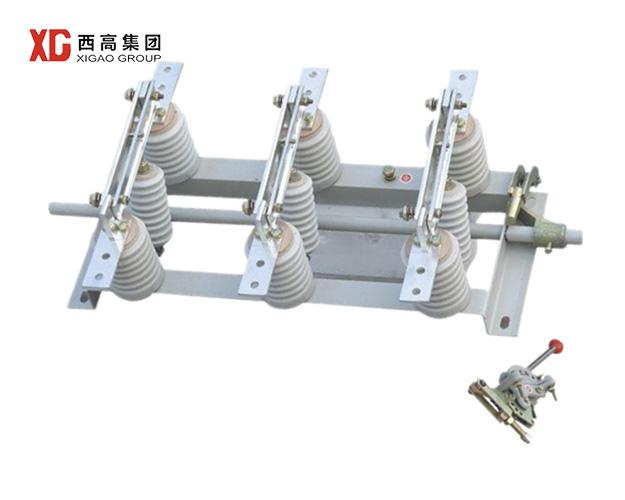

GN19-12隔离开关

一、概述

　　GN19-10系列户内高压隔离开关（以下简称隔离开关）为额定电压10KV，三相交流50HZ的户内装置，作为有电压无负载的情况下分、合电路之用。

二、使用环境条件及安装场所

　　a、海波高度不超过1000米

　　b、环境温度不高于+40℃，不低于-30

　　c、相对湿度不大于90%（+25℃）

　　d、无剧烈振动、摆动或冲击的场所

　　e、应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘、污垢及其它爆发性、侵蚀性物质。

三、隔离开关结构及工作原理

　　GN19-10/400、630、1000、1250型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。（GN19-10-10C、400、630、1000、1250型则一个为支柱绝缘子，一个为瓷套绝缘子）三相平行安装，导电部分由触刀、静触头、触座（或导电杆）组成。每相触刀中间均连有拉杆绝缘子。拉杆绝缘子与安装在底座上的主轴相连。主轴通过手柄与连杆（用户自备）和CS6-I型手力机构相连在一起连动。

　　触刀由两片槽形铜板组成，它不仅增大了触刀散热面积，对降低温度有利，而且提高了触刀的机械强度，使开关的动稳定性提高。触刀一端通过螺栓（轴销）安装在触座上（或导电杆上）。另一端与静触头系可分连接而触刀接触压力靠两端的弹簧来维持。GN19-10C、1000、1250在接触处安装有磁锁板，加磁锁板的目的是，当很大的短路电流通过时增强了两槽形触刀之间的吸引力。亦即增加了接触处的接触压力，因而提高了开关的动热稳定性。GN19-10C/400、630隔离开关极限通过电流小，因此无需加磁锁板。

　　底架装配：由底架、主轴、限位板，（停挡）挡圈等组成。限位板主要用来保证导电触刀“分”，“合”时所得到要求的终点位置。
