PRISMA P系列低压配电柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
输变配电监测控制设备制造;电力设施器材制造;电机及其控制系统研发;机械电气设备制造;电气信号设备装置制造;电工器材制造;输配电及控制设备制造;电器辅件制造;光伏设备及元器件制造;配电开关控制设备制造;电容器及其配套设备制造;变压器、整流器和电感器制造;配电开关控制设备销售;电容器及其配套设备销售;电气信号设备装置销售;电气机械设备销售;电力电子元器件销售;电力测功电机销售;电工仪器仪表销售;电工器材销售;货物进出口;技术进出口;机械设备销售;电气设备销售;仪器仪表销售;消防器材销售;智能输配电及控制设备销售;国内贸易代理;光伏设备及元器件销售;电线、电缆经营;建筑材料销售;电力设施器材销售;机械零件、零部件销售;电器辅件销售;发电机及发电机组销售;机械电气设备销售;半导体照明器件销售;电子、机械设备维护(不含特种设备);信息咨询服务(不含许可类信息咨询服务);劳务服务(不含劳务派遣)

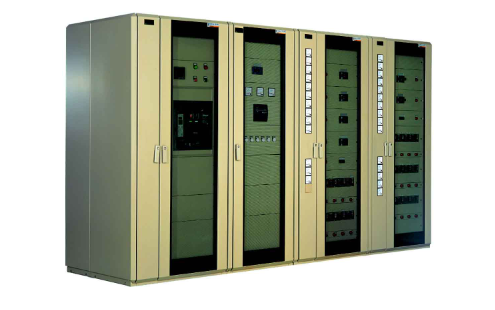

产品图片
PRISMA P系列低压配电柜
性能特点
□分隔类型明确,安全可靠;
□各功能单元高度标准化,快速组装;
□模块化设计能够方便的增加、扩展或修改回路;
□安装密度高,可节约开关柜数及占地面积;
□独特设计柜体,安装维护方便
技术参数
名称 | 单位 | 参数数值 |
额定运行电压 | V | 690V |
额定绝缘电压 | V | 1000V |
额定频率 | Hz | 50Hz |
额定电流 | A | 4000A |
峰值耐受电流 | KA | 187KA |
短时耐受电流 | KA rms/s | 85KA rms/1s |
防护等级 | IP20/30/31/54 |
基本框架的尺寸规格(mm)
高度 | 宽度(带边板) | 深度(带柜门和后板 +75) |
2025 | 725 | 400-600-800-1000 |
2025 | 925 | 400-600-800-1000 |
2025 | 1125 | 400-600-800-1000 |
使用环境
□户内安装,安装场地海拔不超过2000m;
□周围空气温度不超过+40℃,不低于-5℃,24小时平均温度不超过+35℃;
□周围环境湿度相对在40℃时为50%,在较低温度时,允许有较高的相对湿度
技术参数
名称 | 单位 | 参数数值 |
额定运行电压 | V | 690V |
额定绝缘电压 | V | 1000V |
额定频率 | Hz | 50Hz |
额定电流 | A | 4000A |
峰值耐受电流 | KA | 187KA |
短时耐受电流 | KA rms/s | 85KA rms/1s |
防护等级 | IP20/30/31/54 |
基本框架的尺寸规格(mm)
高度 | 宽度(带边板) | 深度(带柜门和后板 +75) |
2025 | 725 | 400-600-800-1000 |
2025 | 925 | 400-600-800-1000 |
2025 | 1125 | 400-600-800-1000 |
