HXGN-12 SF6全绝缘共箱式环网柜

• 产品描述



  　　HXGN-12 SF6全绝缘全密封紧凑型共箱式环网柜的气箱采用进口敷铝锌钢板,利用先进的激光焊接技术焊接而成，气箱内充以SF6气体,并经过同步抽真空、氦检漏，确保气箱的密封性。负荷开关、接地开关等开关活动部件及母线、熔断器绝缘筒、真空灭弧室均密封在不锈钢气箱内。气箱底部装有防爆膜片，当开关出现异常而使气箱内的气压超过一定数值时,能从下部防爆口卸压,有效防止高压气体对人、电缆及变电站内其余设备的损害。



  产品特点



  　　SF6全绝缘环网柜总体结构分为两大部分,充气的密封箱体部分和控制室、电缆室、框架、泄压通道等不充气部分。高压主回路置于充气的密封箱体内,机构室位于正面的上方,电缆室位于正面的下方,泄压通道位于后下方。用全屏蔽电缆终端进出线。气箱充以SF6气体 ,采用全焊接密封技术,并经过同步抽真空氦检漏。在整个运行寿命期间不需要重新充气而能保持安全操作。安装在充气壳体内的负荷开关是三工位负荷开关,有合闸、分闸及接地三个位置。当动刀片位于分闸位置时，它有足够的绝缘距离。用一个操作手柄可以分别对主开关和接地开关进行合分操作,主开关和接地开关之间有机械联锁。

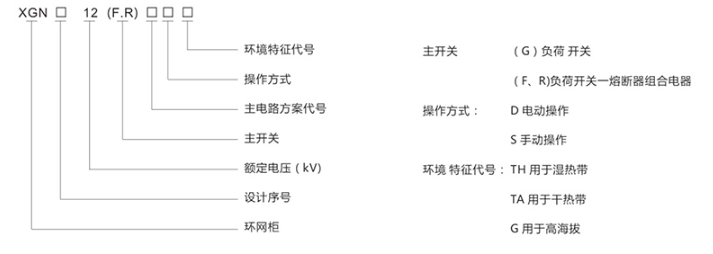

  产品型号及含义









  使用条件



  1、海拔高度: 1000m及以下;

  2、环境温度:-25°C~ +40°C ;

  3、相对湿度:日平均值不大于95% ,月平均值不大于90% ;

  4、地震烈度:不大于0.4m/S2 ,垂直加速度不大于0.2m/S2 ;

  5、使用地点:不应有导电灰尘及对金属、绝缘物有害的腐性、易燃、易爆的危险物品;

  6、安装地点无剧烈震动，垂直斜度不大于3度。
