GGD交流低压配电柜

• 产品描述



  　　GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用。

  　　GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好,电气方案灵活、组合方便系列性、实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

  　　GGD型交流低压配电柜符合IC439《低压成套开关设备和控制设备》,GB7251.1-2005《低压成套开关设备》等标准。



  产品特点



  1、GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量.通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可方便工厂实现预生产。即缩短了生产制造周期，也提高了工作效率。

  2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升,通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一一个自然通风道,达到散热的目的。

  3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一-新。

  4、柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的拆边处均嵌有一根山型橡皮条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

  5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

  6、柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了眩目效应,给值班人员创造了较舒适的视觉环境

  7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

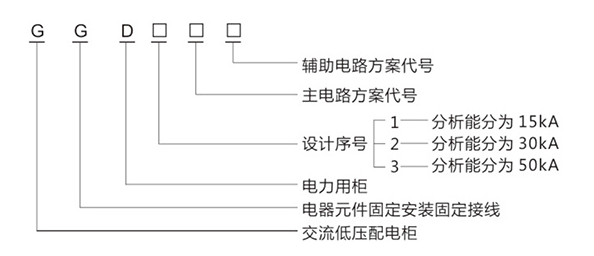

  产品型号及含义







  使用条件



  1、海拔高度: 2000m及以下;

  2、环境温度:-5°C~+40°C,24小时内平均温度不超过35°C;

  3、相对湿度:日平均值不大于95% ,月平均值不大于90% ;

  4、地震烈度:不大于0.4m/S2 ,垂直加速度不大于0.2m/S2 ;

  5、使用地点:设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所;

  6、安装地点无剧烈震动，垂直斜度不大于5度。
