GCS/GCK 抽出式低压开关柜

• 产品描述



  　　GCS/GCK低压抽出式开关柜广泛应用于发电厂,变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心GCS,作为交流50-60HZ,额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制,无功补偿使用的低压成套配电装置。三相三线或三相四线制系统中,作为低压配电系统的变电、馈电或电动机专用。GCS/GCK低压抽出式开关柜在保持了电气性能高于同类产品的基础上,增大了容量和机械强度,并具有结构先进,外型美观,防护等级高，安全可靠，维护方便等特点;可作为低压成套开关设备的更新换代产品。



  产品特点



  1、整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高。

  2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。

  3、GCS柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启。

  4、受电开关、联络开关及GCS柜的抽，屉具有三个位置:接通位置、试验位置、断开位置。

  5、开关柜的顶部根据受电需要可装母线桥。

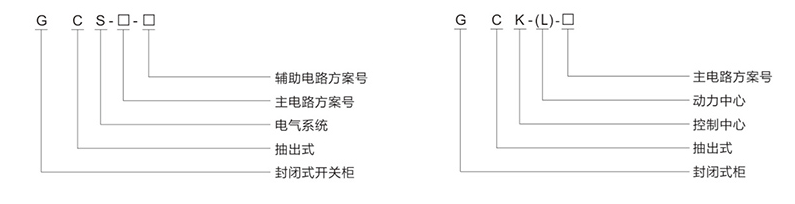

  产品型号及含义





  使用条件



  1、海拔高度: 2000m及以下;

  2、环境温度:-5°C~ +40°C , 24小时内平均温度不超过35°C ;

  3、相对湿度:日平均值不大于95% ,月平均值不大于90% ;

  4、地震烈度:不大于0.4m/S2 ,垂直加速度不大于0.2m/S2 ;

  5、使用地点:没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所,户内使用;

  6、安装地点无剧烈震动,垂直斜度不大于3度。
