SG三相隔离变压器系列
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
浙江征西电气集团有限公司是一家专业生产变压器、稳压器、调压器、高压真空断路器、配电箱等电源设备的厂家。公司产品广泛应用于机械、数控机床、电梯、轻纺、石化、冶金、铁路、医疗等行业。公司通过了ISO9001质量体系认证，产品获得CE安全认证，符合欧美ROHS标准！
公司拥有各类专业技术工程师及现代的模具制造中心和技术中心，并拥有各种电气产品的成套先进数字检测设备，使公司新产品开发与技术创新能力达到国际先进水平。

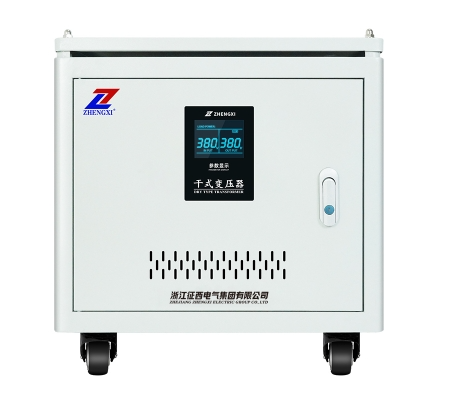

产品图片
SG三相隔离变压器系列
三隔离变压器的主要效果是：使一次侧与二次侧的电气彻底绝缘，也使该回路隔绝。其他使用其铁芯的高频损耗大的特征，然后按捺高频杂波传入控制回路。用三相隔离变压器使二次对地悬浮，只能用在供电规模较小、线路较短的场合。此刻三相隔离变压器系统的对地电容电流小得缺乏以对人身构成损伤。还有一个很重要的效果就是维护人身安全！隔绝危险电压。
SG三相隔离变压器
1、隔离漏电，实力守护——将市电和用电环境完全隔离，防止漏电发生
2、隔离杂波，还您纯正波形——抗干扰，滤杂波，输出电流可媲美市电
3、创新科技，高清数显屏——输入输出电压精准显示，变压一目了然
4、武钢冷轧砂钢片——散热系统好，铁芯损耗低，磁化特性好
技术参数
| 品牌 | 征西 |
| 产品型号 | SG系列 |
| 产品名称 | 三相隔离变压器 |
| 相数 | 三相 |
| 电压精准度 | ±1% |
| 波形失真度 | 无失真(与输入波形比较) |
| 电压变动率 | ≤1.5% |
| 绝缘等级 | B级、耐高温130度 |
| 绝缘电阻 | ≥150MΩ |
| 工作效率 | 感应式(自耦式)299% |
| 抗电强度 | 3000VAC/1min |
| 过载能力 | 允许超过1.2倍额定负载 |
| 噪音 | ≤35db(一公尺内) |
| 冷却方式 | 干式风冷 |
| 连接方式 | Y/YynO D,y1D,do可选 |
| 输入电压 | 660V 400V 380V 220V(可定制电压) |
| 输出电压 | 380V 220V200V 110V 1140V 690V660V 440V415V400V(定制电压) |
造型一览
| 产品型号 | 容 量 | 输入电压 | 输出电压 | 额定电流 | 产品尺寸 |
| SG-3KVA | 3000VA | 380v | 220v 三相四线+G | 7.9A | 340*300*330 |
| SG-5KVA | 5000VA | 13.1A | 420*330*350 | ||
| SG-10KVA | 10KVA | 26.24A | 460*350*420 | ||
| SG-15KVA | 15KVA | 39.4A | 490*390*410 | ||
| SG-20KVA | 20KVA | 52.4A | 520*430*430 | ||
| SG-25KVA | 25KVA | 65.7A | 580*460*450 | ||
| SG-30KVA | 30KVA | 78.9A | 580*460*500 | ||
| SG-40KVA | 40KVA | 104.9A | 580*460*500 | ||
| SG-50KVA | 50KVA | 131.5A | 730*480*650 | ||
| SG-60KVA | 60KVA | 157A | 730*480*650 | ||
| SG-80KVA | 80KVA | 210A | 800*500*700 | ||
| SG-100KVA | 100KVA | 263A | 730*480*650 | ||
| SG-125KVA | 125KVA | 328A | 900*500*800 | ||
| SG-150KVA | 150KVA | 394A | 1000*600*900 | ||
| SG-200KVA | 200KVA | 526A | 900*500*800 | ||
| SG-250KVA | 250KVA | 657A | 定制产品，具体以实物为准 | ||
| SG-300KVA | 300KVA | 787A | |||
| SG-400KVA | 400KVA | 1052A | |||
| SG-500KVA | 500KVA | 1315A | |||
| SG-1000KVA | 1000KVA | 2630A |
技术参数
| 品牌 | 征西 |
| 产品型号 | SG系列 |
| 产品名称 | 三相隔离变压器 |
| 相数 | 三相 |
| 电压精准度 | ±1% |
| 波形失真度 | 无失真(与输入波形比较) |
| 电压变动率 | ≤1.5% |
| 绝缘等级 | B级、耐高温130度 |
| 绝缘电阻 | ≥150MΩ |
| 工作效率 | 感应式(自耦式)299% |
| 抗电强度 | 3000VAC/1min |
| 过载能力 | 允许超过1.2倍额定负载 |
| 噪音 | ≤35db(一公尺内) |
| 冷却方式 | 干式风冷 |
| 连接方式 | Y/YynO D,y1D,do可选 |
| 输入电压 | 660V 400V 380V 220V(可定制电压) |
| 输出电压 | 380V 220V200V 110V 1140V 690V660V 440V415V400V(定制电压) |
造型一览
| 产品型号 | 容 量 | 输入电压 | 输出电压 | 额定电流 | 产品尺寸 |
| SG-3KVA | 3000VA | 380v | 220v 三相四线+G | 7.9A | 340*300*330 |
| SG-5KVA | 5000VA | 13.1A | 420*330*350 | ||
| SG-10KVA | 10KVA | 26.24A | 460*350*420 | ||
| SG-15KVA | 15KVA | 39.4A | 490*390*410 | ||
| SG-20KVA | 20KVA | 52.4A | 520*430*430 | ||
| SG-25KVA | 25KVA | 65.7A | 580*460*450 | ||
| SG-30KVA | 30KVA | 78.9A | 580*460*500 | ||
| SG-40KVA | 40KVA | 104.9A | 580*460*500 | ||
| SG-50KVA | 50KVA | 131.5A | 730*480*650 | ||
| SG-60KVA | 60KVA | 157A | 730*480*650 | ||
| SG-80KVA | 80KVA | 210A | 800*500*700 | ||
| SG-100KVA | 100KVA | 263A | 730*480*650 | ||
| SG-125KVA | 125KVA | 328A | 900*500*800 | ||
| SG-150KVA | 150KVA | 394A | 1000*600*900 | ||
| SG-200KVA | 200KVA | 526A | 900*500*800 | ||
| SG-250KVA | 250KVA | 657A | 定制产品，具体以实物为准 | ||
| SG-300KVA | 300KVA | 787A | |||
| SG-400KVA | 400KVA | 1052A | |||
| SG-500KVA | 500KVA | 1315A | |||
| SG-1000KVA | 1000KVA | 2630A |
