YBGF 光伏华变系列

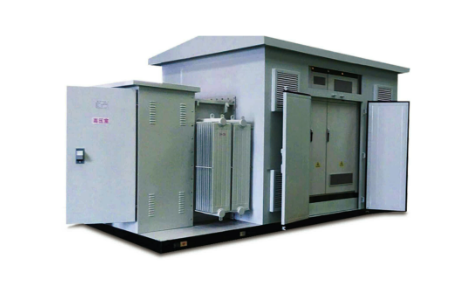

　箱变分为高压室、低压室以及变压器三个部分、按照“目”字型排列。除变压器散热片和器身散露在箱体外部，其余所有带电间隔均密封在独立的隔室内。各室内用隔板隔离成独立的间隔，并在箱体内设有下人孔，方便安装及维修。箱体内外表面平整，无锈蚀、涂层脱落和磕碰损伤现象，涂料层牢固均匀，无明显反差反光。箱体基座和所有外露金属件均进行防腐、防锈处理，并喷涂耐久的防护层。箱体顶盖装设防雨的密封盖板和防雨檐，双层结构的箱体顶盖能防止热辐射。箱变门的设计尺寸与所装用的设备尺寸相配合，箱变门采用内铰链，箱体上所有的门向外开，开启角度大于90°。箱体采用不锈钢制作，油漆为进口汽车漆，全部采用焗漆方式，防烟雾、防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶劣环境条件下正常安全运行要求。

　　使用条件

　　· 海拔一般不超过3000m;

　　· 环境温度范围为:-40℃~+85℃;

　　· 户外风速不超过35m/s;

　　· 防震:水平加速度0.3m/s2;垂直加速度不大于0.15m/s2;

　　· 防秽等级:III级;

　　· 安装地点:户外;

　　注:超出上述正常使用环境条件时，本公司可根据用户使用要求进行个性化设计。

　　主要技术参数

　　电压

　　高压侧额定电压:6kV、12kV、24kV、35kV、36.75kV、38.5kV

　　低压侧额定电压:0.27kV、0.3kV、0.315kV、0.4kV

　　额定频率:50Hz

　　相数:三相

　　防护等级:油箱IP68，高低压室IP54，高压室门打开后IP3X
