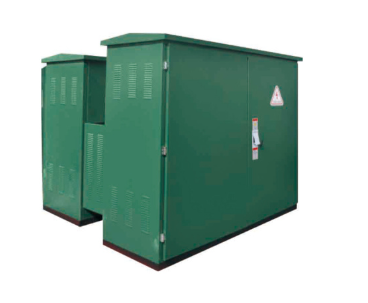

ZGS□-12光伏/风电美变系列

使用条件

　　· 海拔一般不超过4000m;

　　· 环境温度范围为:-40℃~+85℃;

　　· 户外风速不超过35m/s;

　　· 防震:水平加速度0.3m/s;垂直加速度不大于0.15m/s2;

　　· 防秽等级:III级;

　　· 安装地点:户外;

　　· 超出上述正常使用环境条件时，本公司可根据用户使用要求进行个性化设计。

　　产品介绍

　　· 箱变结构分为变压器本体、高压室、低压室、检测室、开关操作室和熔断器室六个部分，可按“目”字型或“品”字型排列。

　　· 高压侧采用终端型负荷开关加熔断器保护，熔断器为全范围限流型保护熔断器。

　　·负荷开关和熔断器安装在变压器油箱内，利用变压器的绝缘油作为绝缘介质和散热介质，整体上具有结构紧凑、散热性能好等优点。

　　· 高压侧出线采用高压干式套管支撑铜母线结构，可方便多根电缆线连接。低压侧出线可直接出线或按用户要求配置低压出线方案。

　　· 箱变门采用防风型铰链，箱体上所有的门向外开，开启角度不小于90°，并设有定位装置。门都有密封措施，装有门封条，具有缓冲功能，并装有把手，暗门能防雨、防堵、防锈和防破坏。

　　· 箱体为密封防盗结构，采用隐蔽式高强度螺栓及耐油腈橡胶垫圈密封箱盖，整个箱体无外露可拆卸螺栓。

　　· 箱体采用不锈钢板制作，油漆为进口汽车漆，全部采用喷漆方式，防盐雾、防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶劣环境条件下正常安全运行要求。

　　主要技术参数

　　· 电压:高压侧额定电压:6kV、12kV、24kV、35kV、36.75kV、38.5kV;低压侧额定电压:0.27kV、0.3kV、0.315kV、0.4kV

　　· 额定频率:50Hz

　　· 相数:三相

　　· 防护等级:油箱IP68，高低压室IP54,高压室门打开后 IP3X
