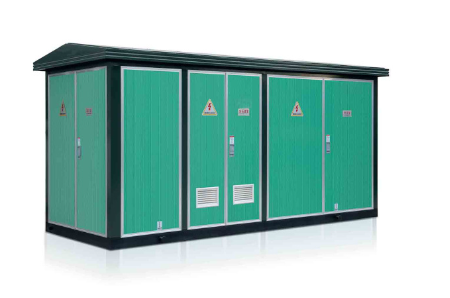

YB□-12/0.4(F.R)户外预装式变电站(欧式)

YB□-12/0.4户外预装式变电站(欧式)广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

　　· 高压开关设备、变压器、低压开关设备三位一体，成套性强;高、低压保护完善，运行安全可靠，维护简单;

　　· 占地少，投资省、生产周期短、移动方便;

　　· 接线方案灵活多样;

　　· 结构独特:独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选。

　　正常使用条件

　　· 海拔高度:不超过1000m，高海拔产品可定制;

　　· 环境温度:-25℃~+40℃;

　　· 相对湿度:日平均值不大于95%，月平均值不大于90%;

　　· 安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

　　变压器

　　智能型一体化变电站选用低损耗、油浸式、全密封S20、S22系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

　　· 型式多样:通用型、别墅型、紧凑型等多种样式;

　　· 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

　　高压侧

　　智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12,ZN28，VS1等真空断路器保护。

　　低压侧

　　低压侧主开关采用万能式或智能型断路器，选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短，多可达30回路;智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。
