XM配电箱

产品概述

XM-20 系列配电箱有照明、动力控制配电箱，分为通用型、户外型和带透视窗型，根据用户需要可做成明装和暗装式，同时，  自行设计了系列结构尺寸，以适应客户不同的需要。

产品特点

1、该系列产品用途广泛，可按需要配装成不同电气性能的控制系统，如空调控制箱、机床传动控制箱、水泵控制箱、消防控制箱等。
2、箱内采用可拆卸彩镀锌(或敷铝锌)安装板，便于安装和维修，门板采用标准铰链与箱体连接，组装快捷方便。
3、配电箱前面操作、检修，可嵌入或挂墙安装。
4、单独设计接地金属结构件，确保接地良好，安全可靠。
5、进出线位置可根据用户使用条件，采取上、下不同方式，安装方便、灵活。
6、箱体可采用优质的钢板或不锈材料制作，采用整体喷塑处理，防腐能力强，外观整洁美观。
7、实用性强，占地少，投资省、生产周期短、移动方便。

应用范围

本产品广泛用于民用建筑、工矿企业、商住写字楼、污水处理厂、发电厂、变电站等各类终端配电。

配电箱的核心组成与工作原理

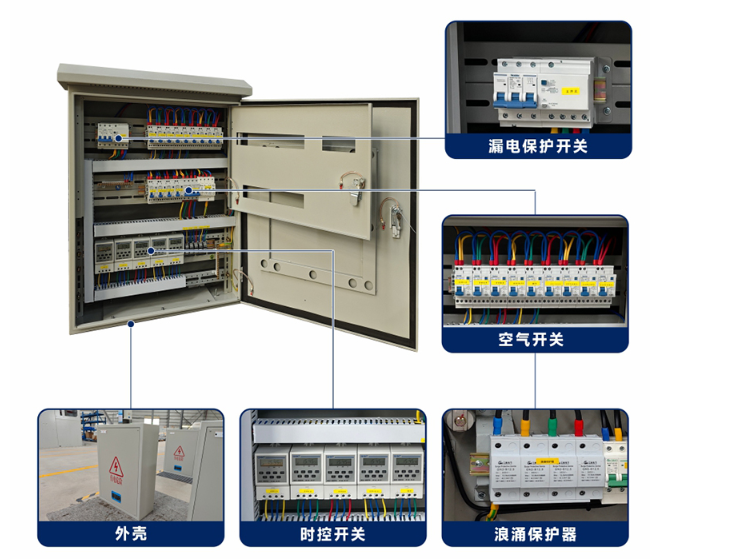

配电箱是电力系统中的关键设备，主要用于电能的分配、控制与保护。其核心组成包括：总开关（总断路器）、分支开关、接线端子、母线系统、电缆进出线口、以及接地系统。其基本工作原理是：通过总开关引入主电源，再由母线分配至各个回路开关，最终将电能安全送至各类负载设备。

断路器具备过载与短路保护功能，可在电路异常时自动切断电源，有效预防设备损坏与火灾事故。结构合理、布线清晰的配电箱不仅提升操作便利性，更大幅降低维护成本，确保供电系统的安全稳定运行。

选择配电箱时的关键考虑因素

在选择配电箱时，应从以下几个方面进行综合评估：

额定电压与电流是否符合实际用电需求

开关数量与支路配置是否满足当前与未来负载

防护等级（如IP54/IP65）是否适应使用环境

是否符合行业标准与认证（如GB/T 7251、IEC 61439、CCC认证等）

箱体材质（如碳钢、不锈钢、塑壳等）对耐腐蚀性、强度的影响

是否具备扩展与升级能力

内部空间是否便于接线与后期维护

合理选型不仅能提升供电系统的可靠性，还能有效控制项目成本和后期运维风险。

配电箱的防护等级与安全标准

防护等级（IP等级）是衡量配电箱防尘、防水性能的重要指标。常见等级如下：

IP54：基本防尘防水，适用于室内和部分室外环境

IP65：完全防尘，具备防喷水能力，适用于潮湿、灰尘多的户外环境

此外，优质配电箱需符合国家标准GB/T 7251和国际标准IEC 61439，在结构安全性、绝缘性能、耐压能力等方面达到专业要求。选择具备3C认证、CE认证等权威资质的产品，有助于保障电气安全，避免因产品质量问题带来的安全隐患。

配电箱的安装与维护指南

正确安装配电箱是确保供电系统高效运行的前提：

安装前，应确认安装位置干燥稳固，布线路径合理

安装过程中，须严格按照电气施工图布线，确保接地良好，相序正确

使用过程中，建议定期进行巡检与维护：

检查接线是否松动

元件有无发热或老化

箱体是否存在腐蚀、水汽等问题

对于安装在高温、高湿、易腐蚀或有爆炸风险的特殊场所，需加装防腐层、防凝露装置或通风装置，延长设备使用寿命，降低故障率。

如何判断配电箱的质量优劣？

评估配电箱品质时，可从以下几个方面入手：

箱体材质是否耐腐蚀、不变形

内部接线是否规范整齐，端子是否牢固

所用元器件是否为品牌产品

整体结构是否便于散热与检修

是否通过CCC、CE等认证，符合国标与国际标准

是否提供完善的售后与技术支持服务

高质量的配电箱不仅能减少故障，还能大幅提升系统稳定性和运维效率。

定制化配电箱解决方案

针对不同场景的个性化需求，定制化配电箱服务成为众多工程项目的首选。广东浩城电气有限公司提供：

根据客户电气图纸定制回路设计

可选指定品牌元器件与箱体材质（如冷轧钢、不锈钢、PC塑料等）

支持多种防护等级与功能拓展（如防爆、防腐、防凝露）

满足工矿企业、市政工程、商业建筑、户外配电等多场景使用需求

我们致力于提供更贴合实际需求的电气解决方案，提升配电系统的安全性、稳定性与智能化水平。
