YB□-12/0.4 预装式变电站

产品概述

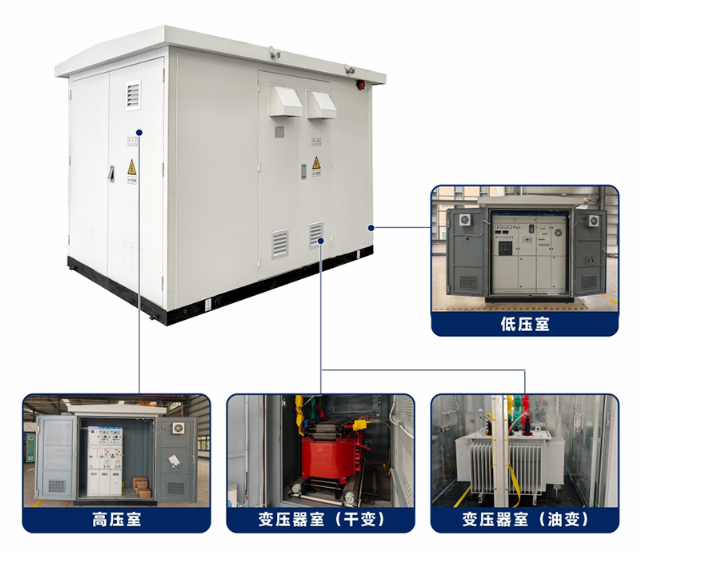

YB□-12/0.4高压/低压预装式变电站(欧式箱变)由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室， 即高压室、变压器室和低压室。高、低压室功能齐全，高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种 供电方式，还可装设高压计量装置，满足高压计量的要求。变压器室可选择S11 、S13  系列油浸式变压器和SC(G)B10 、SC(G)  B11 系列干式变压器。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡电网建设和改造适 用的新型成套设备。

产品特点

1、高压开关设备、变压器、低压开关设备三位一体，成套性强；占地少，投资省、生产周期短、移动方便。
2、高、低压保护完善，高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能，运行安全可靠，维护简单。
3、型式多样，通用型、别墅型、紧凑型等多种样式；可分为“目”字形布置和“品”字形布置。
4、采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。
5、根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的正常运行。变电站外壳  可用普通钢板、不锈钢钢板、铝合金板、彩钢复合板等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外形美观。
6、高压环网柜内可装配网自动化终端(FTU) 实现短路及单相接地故障的可靠检测具备“四遥”功能，便于配网自动化升级。

应用范围

该系列预装式变电站适合于城市高层建筑，住宅小区、厂矿企业、地铁、码头、宾馆、商场、公园、车站、学校、医院、油田、  机场、港口、高速公路和临时性设施等供电，风力发电系统的电网连接，道路照明供电等户内外场所。

电气性能与容量范围
额定容量一般覆盖50kVA~4000kVA，支持6kV、10kV、20kV等多种高压等级，低压侧常规输出为690/400/380/220V，亦可根据需求定制特殊电压。内部变压器可选配油浸式（S11、S13等）或干式（SCB10、SCB11等）型号，具备较高的短路承受能力、电压调节能力和过载能力，保证在不同负荷波动下依然稳定供电。

防护等级与耐候性能
紧凑型变压器的外壳防护等级通常达到IP54。

安全保护与运行监测
设备配备多重安全保护措施，包括高压侧熔断器、负荷开关、避雷器，低压侧断路器、漏电保护器以及继电保护装置，能有效防止过载、短路、漏电及雷击等事故。部分型号可选配智能监测系统，通过传感器和通讯模块实现运行参数实时采集、远程监控、故障报警及运维管理，提高供电可靠性和智能化水平。

节能与环保设计
采用低损耗节能型变压器铁心与绕组材料，空载损耗和负载损耗均符合国家及IEC节能标准，可有效降低运行成本。油浸式机型使用环保型变压器油，干式机型选用环氧树脂浇注，整体设计符合环保与节能双重要求。

定制化能力
紧凑型变压器支持高度定制化，包括额定容量、电压等级、外壳材质、冷却方式、进出线方式、外观颜色以及内部电气元件品牌。可根据市政工程、工业园区、商业楼宇、新能源电站等不同应用场景，量身定制结构与功能配置。

标准与认证
产品严格按照GB/T 17467《高压/低压预装式变电站》、IEC 62271-202《高压/低压预装式变电站》等标准设计制造。可提供ISO9001质量体系认证等国内外权威证书和报告，具备出口资质和出口经验。

使用寿命与维护
在正常运行条件下，紧凑型变压器的使用寿命可达20年以上，维护周期长，运行故障率低。日常维护主要包括检查接地系统、清洁通风口、检测绝缘性能等，能够在不影响供电的情况下完成，大大降低运维成本。
