ZGS1□-12/0.4 美式箱变

产品概述

ZGS1□-12/0.4  系列组合式变压器自研制开发成功以来，经多年精心打造，该产品作为城乡配电网络中的重要供电单元，集高压控制变电以及配电设备于一体的变配电产品，广泛应用于城乡配电网络之中。
该产品将高压负荷开关、高压熔断器置于变压器油中，具有变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及双电源型供电方式。  为了使产品更适合于我国电网的实际要求，又推出了插拔型熔断器，丝熔的熔断不影响变压器性能。根据低压馈出要求的复杂程度，  ZGS1□ 系列产品分为标准型、加强型和综合型三种外壳形式，做到使用户和设计单位在选型时更灵活、更经济。

产品特点

1、结构紧凑，体积小，仅为同容量国产产品的1/3-1/5左右，大大减少了占地面积。
2、 全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。
3、高压采用负荷开关熔断器组合电器保护。
4、高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高。
5、变压器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路、耐冲击能力强。
6、满足各种低压馈出要求，可按方案选择，亦可自行设计。

应用范围

该系列预装式变电站适合于城市高层建筑，住宅小区、厂矿企业、地铁、码头、宾馆、商场、公园、车站、学校、医院、油田、  机场、港口、高速公路和临时性设施等供电，风力发电系统的电网连接，道路照明供电等户内外场所。

结构组成

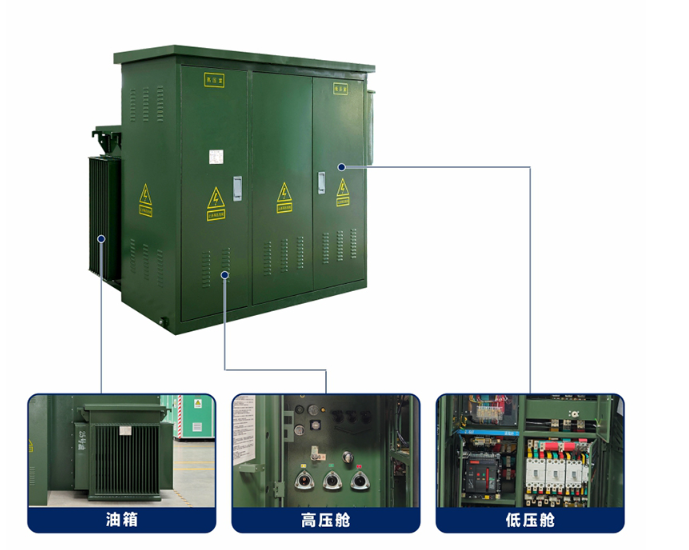

美式箱变主要由高压负荷开关、熔断器、油浸式变压器、低压开关柜等部分组成。设备采用油浸绝缘与全密封设计，运行安全稳定，维护成本低。

美式箱变 vs 欧式箱变

美式箱变一次接线灵活、结构更紧凑、扩展性更强，适用于负荷密度较高、供电可靠性要求较高的区域；而欧式箱变容量范围更广，适用于大功率配电需求。用户可根据实际工程情况选择合适的箱变类型。

安装与维护

美式箱变支持整体运输，吊装即可就位，安装周期短，不需复杂的土建施工。设备运行过程中基本免维护，只需定期检测绝缘油及接地系统，适合长期户外运行。

节能环保

美式箱变采用节能型低损耗变压器，具备低噪音、节能环保、绿色低碳等特点，符合现代城市电网和新能源工程对节能减排的要求。

美式箱变选型指南

1. 容量选择（核心因素）

根据负荷容量来确定箱变容量，一般按照最大负荷的1.25倍进行选型。

住宅小区：常用 500kVA~1250kVA

工业厂区：800kVA~2000kVA

商业综合体/医院/学校：1000kVA~2500kVA

若后期有扩展需求，可选择支持环网供电的方案。

2. 电压等级

常见额定电压：

高压侧：10kV 或 35kV

低压侧：0.4kV

如果是新能源风电、光伏并网项目，建议选择 35kV 电压等级，方便与输电系统匹配。

3. 供电方式

终端型：适合负荷不大、单一用户的场所，成本低。

环网型：支持双电源或环网供电，供电可靠性高，适合重要用户（如医院、数据中心、机场）。

4. 安装环境

户外安装：需考虑防护等级（IP33 以上）、耐候性、防腐性能。

高温/高湿环境：需选择带强制散热、耐湿绝缘油的型号。

狭小场地：选择紧凑型美式箱变，占地小，吊装即可。

5. 变压器类型

油浸式（常见）：散热性能好，价格适中，适合大多数场景。

6. 节能与环保要求

选择符合 国标节能型S11/S13系列油浸式变压器，空载损耗和负载损耗更低，长期运行更节能。

若项目对环保要求高，可选用环保型绝缘油（如矿物油替代品）。

7. 保护与监控功能

高压侧配置：负荷开关 + 熔断器保护。

低压侧配置：空气断路器或塑壳断路器。

建议选配智能监控系统，可远程监控运行状态、温升、电流、电压。
