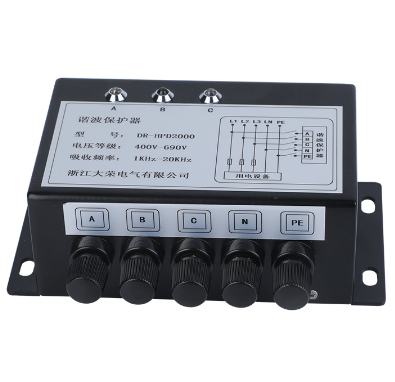

谐波保护器

适⽤范围标准

DRHPD-2000谐波保护器为⽤电设备提供谐波保护，改善电能质量。DRHPD-2000采⽤超微晶合⾦材质与创新科技的特别电流，对设备产⽣的⾼次谐波，尖峰脉冲具有抑制⼲扰的作⽤。随时跟踪电压波形，瞬时滤除电源中的尖峰、浪涌（雷电）、杂波，矫正因谐波影响⽽产⽣畸变的电压波形；对噪声进⾏消化吸收，使电⽹电源波形变得光滑清洁，既提⾼了电⽹质量，⼜保证了⽤电设备的正常运⾏。谐波保护器本⾝⼏乎不耗电，⽽且采⽤谐波保护减少了⽤电设备的故障率和机器误操作，全⾯克服了由于谐波污染引起的设备误动作。具有正弦波跟踪能⼒和限压限幅功能，消解部分内部浪涌，抑制⾼次谐波，降低能耗，洁净⽤电环境，提⾼⽤电设备寿命与安全。

型号及含义

主要技术参数

电路连接⽅式:三相星型

钳位电压:对2500V的浪涌电压，可限制在1000V以下

抗浪涌电流:对2500V的浪涌电压，浪涌电流不超过1200A

额定电压:110~690V
±20%

吸收频率:1000HZ~20KHZ

保护频率:350HZ--30KHZ

泄露电流:1.5mA以下

绝缘电阻:＞2MΩ

接触点容量:250A

海拔⾼度:≤2000m

相对湿度:＜85%（25℃）

温度范围:-30℃--70℃

存放温度:-4℃--85℃

外观尺⼨:164mm*115mm*60mm

安装⽅式:螺丝固定

安装尺⼨:148mm*50mm

功耗:＜1W

外部接⼝:接线柱

防护等级:Ip54

使⽤寿命:10年

电磁兼容性测试:IEC60225-22-4

维护⽅式:免维护

选型及图样

应用场合

计算机电子设备，PLC，电机，电器等芯片死机，寿命大幅缩水等问题;电源净化，降低浪涌，尖峰脉冲，电路噪音和静电干扰;可控硅整流装置;

变频装置;电子镇流装置;

电脑伺服系统;

不间断电源(UPS);

电梯，空调;

数字通讯设备;

各类高压灯具(碘钨灯、节能灯、日光灯)。

产品能解决的谐波问题

1、电源净化、可以消除浪涌、尖峰电压干扰。

减少计算机、PLC、DCS等设备的死机或烧坏的问题2、

3、提高计算机、PLC、DCS等设备寿命。

4、减少数据通讯可能产生的网络阻塞。

避免屏幕、灯光频闪。

6、消除谐振和噪音。

7、功率因数补偿设备所产生的问题。

8、特殊(长)线路或投切重负载时的问题。

9、保护装置的误跳闸。

10、提高用电设备的电能利用效率，用电量降低，减少不必要的电费支出

注意事项

请勿必安全可靠的接地，否则有造成⼈⾝事故的⻛险，并有功能的失效⻛险。

必须由专业⼈员维护安装操作。

送电前应检测电源主回路A、B、C相序必须正确

安装在粉尘、湿度、海拔较⼤较⾼的环境中会造成绝缘能⼒的降低
