多功能表

产品概述

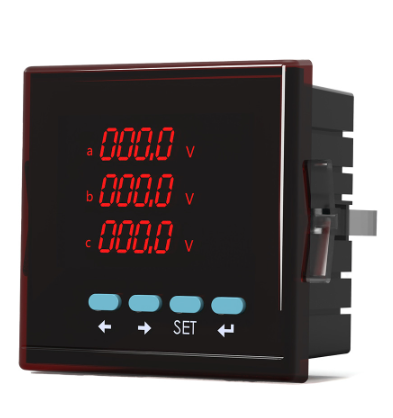

DR系列综合监测装置，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量三相电压、线电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、总功率因数零序电流、总正向有功电量、总反向有功电量、总正向无功电量、总反向无功电量、总有功功率、总无功功率、总视载功率、电压谐波、电流谐波、测试温度和湿度(需定制)。具备变送输出、脉冲输出、开关量输入、输出等功能。采用全视角的LCD显示仪表测量参数和电网系统的运行信息。

使用条件

技术参数

外形及尺寸

三款可供选择:

1、外形尺寸:96mmx96mmX86mm安装开孔尺寸:91mmx9lmm安装嵌入深度:86mm

2、外形尺寸:83mmx83mmX80mm安装开孔尺寸:76mmx76mm安装嵌入深度:76mm

3、外形尺寸:72mmx72mmX80mm安装开孔尺寸:67mmx67mm安装嵌入深度:76mm

基本功能

1.显示功能

本仪表采用低功耗LCD液晶中文显示屏， 可实时显示A相、B相、C相功率因数、相/线电压、电流、有功功率、无功功率、视在功率、频率、总功率因数、零序电流、总正向有功电量、总反向有功电量、总正向无功电量、总反向无功电量、总有功功率、总无功功率、总视载功率、电压谐波、电流谐波、时钟、测试温度和湿度、开关量输入输出状态等。

2.设置功能

1)可直接设置密码、一次侧 PT、CT、通讯地址、通讯速率、校验位、开关量输出的保护类别等。

2)设置参数自动记忆、掉电不丢失。

安装调试

1.安全提示

1)电源输入和 CT 二次侧均会危害人身安全，所以操作人员在安装、调试及检修时必须遵照有关的安全操作规程,以确保人身设备安全。

接线时应选择合适的线径，并严格按照接线图进行正确接线、以保证操作的安全性和可靠性。

●电流信号线宜选用大于2.5mm'的单股铜导线、且导线尽可能短。

●接点输出容量为 DC12V、40mA/60mA，其连线应尽量远离输入回路、高电压和大电流载体。

2)送电之前应仔细检查，确认装置已可靠接地。

3)检修和调换综合监测装置时，必须先切断电源，然后将电流互感器的电流信号线短接。

4)带电采集、设置数据时，均不得接触带电部分，以确保人身设备安全。

2. 安装与接线（以实物接线图为准）

将多功能表装入装置面板开孔内，再将安装卡推进控制器左右侧卡槽内，将控制器固定在装置面板上。

接线图示见下图：

1）安装开孔尺寸：91mm×91mm接线图示如下：

安装开孔尺寸：76mm×76mm和67mm×67mm的接线相同，接线图示如下：

仪表后面板各端子号定义如下表：
