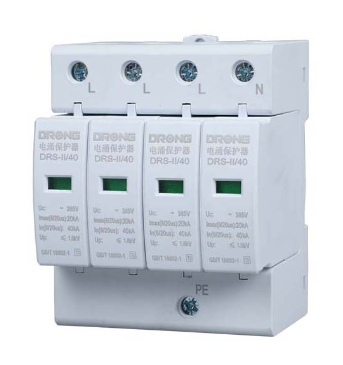

产品图片
DRS 浪涌保护器
用途和适用范围
电涌保护器(以下简称保护器)适用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-CTN-C-S等供电系统，对电网因雷击或浪涌过电压进行保护。
1.1保护器的正常工作条件
1.2海拔高度不超过2000m:
1.3周围空气温度:正常范围:-5~40°℃，扩展范围:-40~85°℃;1.4 空气相对湿度:室内温度条件下30%~90%;
1.5于垂直面的倾斜度不超过5°
1.6无显著摇动和冲击振动的地方;
1.7无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
型号及其含义
电涌保护器主要技术参数表
| 型号规格 | 额定工 作电压 (Un) | 最大持续 工作电压 Uc(V) | 保护 水平 UP(KV) | 最大放 电电流 Imax(kA) | 标准放 电电流 In(KA) | 时间 响应 ns | 工作 环境 ℃ |
| 10KA | 230/400V | 385/420 320/275 | 1 | 10 | 5 | ≤25 | -40~+85℃ |
| 20KA | 1.2 | 20 | 10 | ||||
| 30KA | 1.3 | 30 | 15 | ||||
| 40KA | 1.5 | 40 | 20 | ||||
| 60KA | 2 | 60 | 30 | ||||
| 80KA | 2.2 | 80 | 40 | ||||
| 100KA | 2.3 | 100 | 50 | ||||
| 120KA | 2.4 | 120 | 60 | ||||
| 150KA | 3 | 150 | 80 |
2.3失效脱离装置
保护器的模块上设有失效脱离装置，当保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色。
2.4遥信触点
保护器可以制成带有遥信触点的品种，遥信触点是一个常开触点，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息，遥信触点额定值AC36V、1A。
电涌保护器主要技术参数表
| 型号规格 | 额定工 作电压 (Un) | 最大持续 工作电压 Uc(V) | 保护 水平 UP(KV) | 最大放 电电流 Imax(kA) | 标准放 电电流 In(KA) | 时间 响应 ns | 工作 环境 ℃ |
| 10KA | 230/400V | 385/420 320/275 | 1 | 10 | 5 | ≤25 | -40~+85℃ |
| 20KA | 1.2 | 20 | 10 | ||||
| 30KA | 1.3 | 30 | 15 | ||||
| 40KA | 1.5 | 40 | 20 | ||||
| 60KA | 2 | 60 | 30 | ||||
| 80KA | 2.2 | 80 | 40 | ||||
| 100KA | 2.3 | 100 | 50 | ||||
| 120KA | 2.4 | 120 | 60 | ||||
| 150KA | 3 | 150 | 80 |
2.3失效脱离装置
保护器的模块上设有失效脱离装置，当保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色。
2.4遥信触点
保护器可以制成带有遥信触点的品种，遥信触点是一个常开触点，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息，遥信触点额定值AC36V、1A。
