DR-APF 系列有源电力滤波装置

适⽤范围标准

DR-APF有源电力滤波装置，是采⽤现代电力电⼦技术和惠于⾼速DSP器件的数字信号处理技术制成的新型电⼒谐波治理专⽤设备。它由指令电流运算电路和补偿电流发⽣电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送⼊⾼速数字信号处理器(DSP)，对信号进⾏处理，将谐波与基波分离，并以脉宽调制(PWM)信号形式向补偿电流发⽣电路送出驱动脉冲，驱动IGBT或IPM功率模块，⽣成与电⽹谐波电流幅值相等、极性相反的补偿电流注⼊电⽹，对谐波电流进⾏补偿或抵消，主动消除电⼒谐波

型号及含义

正常使用条件

额定电压         380V±15%

额定频率         50Hz±2%

⾃⾝损耗         ≤2.5%

效率                ≥97.5%

总谐波补偿率    ≥95%

平均开关频率     20kHz

功能设置           只补偿谐波/只补偿⽆功/既补偿谐波⼜补偿⽆功

谐波补偿次数    2-51次（可对2-31次谐波进⾏全补偿或指定特定次谐波进⾏补偿）

模块容量           30A、50A、75A、100A，同型号可直接并机

响应时间           全响应时间≤5ms，瞬时响应时间≤100μs

⼯作模式            ⾃动或⼿动

过载保护            ⾃动限制到额定电流输出

冷却⽅式            强制⻛冷

防护等级            IP20

通讯接⼝            RS485/以太⽹

补偿⽅式           线性补偿

选型及图样

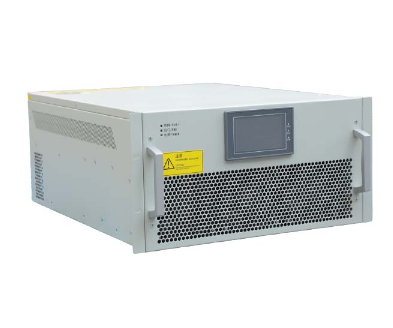

图2-1机架式APF外形图

图2-2壁挂式APF外形图

注意事项

APF设备运⾏时带有强电，安全起⻅，设备运⾏时维护⼈员不可触碰设备的任何带电端⼦，并确保设备的接地端⼦可靠接地。

由于APF设备⺟线有⼤量电容，检修保养⼯作必须在断电15分钟以后进⾏。

订货须知

⽤户机柜使⽤的监控HMI属于选配件，我司可根据客户需求进⾏定制，详情联系我司⼯程师
