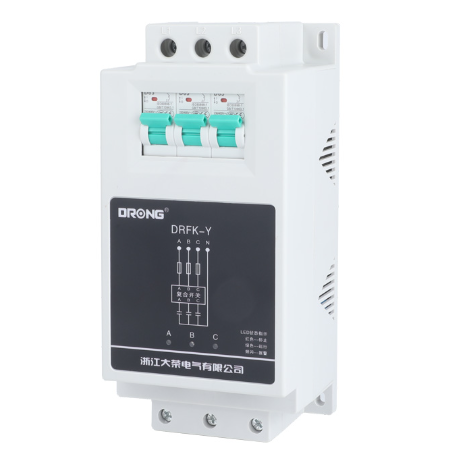

DRFK系列⼀体式智能复合开关

适⽤范围标准

DRFK型智能低压复合开关适⽤于对低压⽆功补偿电容的通断控制。基本⼯作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，⽽在正常接通期间⼜具有接触器⽆功耗的优点。执⾏标准：GB/T29312-2022

型号及含义

主要技术参数

1、使⽤寿命：10万次

2、响应时间：≤100ms

3、额定电压、⼯作电源及额定电流

4、额定⼯作电压：440V/250V三相四线交流50Hz

5、允许偏差：三相电压同步变化不⼤于±20%

6、波形为正弦波，失真度⼩于5%

7、额定频率：50Hz±5%

8、⼯作电源：220V，50Hz

9、额定电流：60A，80A

选型及图样

本装置安装于380V三相四线制的配电⽹络上，⽤于低压⽆功补偿电容器的通断控制。⽤⼾可安装在低压⽆功补偿电容柜内或其它适当位置。

外形尺⼨：172mm×115mm×118mm

外形尺⼨图

接线图

注意事项

1、交流输⼊、输出严禁反接;

2、直流信号控制器⽅式:电平信号输⼊极性K和C要连接⽆误，K接GND，COM接+12V;

3、485通讯控制⽅式采⽤标准的RS485
⽹络数据线联接(六)，⽹络数据线按出⼴标配，特殊应⽤场合可联系我公司订制⾮标数据线.

4、必须注意开关的容量与电容量的配置，选择要合理，可能存在谐波的地⽅应加⼤开关容量，并采取抑制谐波的措施。

5、电源主回路A、B、C三相相序必须正确;

6、分补开关的电源零线N必须与控制端头N相连接(如接线图)

7、三相共补+三相分补混合补偿接线原理图请参照混合补偿控制器说明书
