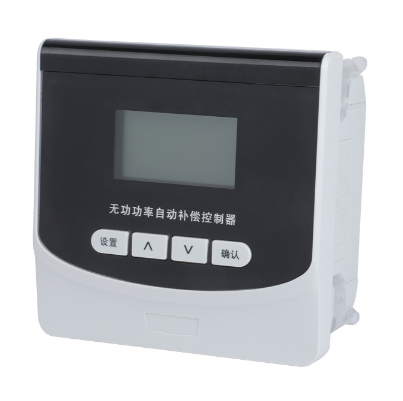

JKWRF-12F无功功率自动补偿控制器

适⽤范围标准

JKWRF-12F无功功率自动补偿控制器型配电监测⽆功补偿控制器是我公司研制开发的新技术产品，其采⽤了⼀系列国内领先的微电⼦技术和最新的电⼦元器件、采⽤现代通信技术、⽀持并采⽤GPRS公用无线通信网络技术（⽀持多种远程通讯，如CDMA、光纤以太⽹等），集配电监测与⽆功补偿控制于⼀体，不但可以与补偿电容的复合开关等设备连接，控制投切开关通断；补偿电⽹中的⽆功损耗，提⾼功率因数，降低线损，从⽽提⾼电⽹的负载能⼒和供电质量；还可实时监测电⽹的三相电压、电流、功率因数、谐波等运⾏数据，可完成对整个低压配电线路的实时监测、⾃动抄表、数据分析等综合管理，为低压配电线路的科学管理提供第⼀⼿可靠数据。

型号及含义

主要技术参数

01.⼯作电压

AC380V±20％50Hz±10%（可根据⽤⼾要求提供220V电压）

02.取样电压

AC380V±20％50Hz±10%（可根据⽤⼾要求提供220V电压）

03.取样电流

AC0-5A

04.本机功耗

≤3-10VA

05.测量灵敏度

100mA

06.测量精度

电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级⽆功功率：1.0级

外形及安装尺⼨图

外形尺⼨：126mm×126mm×98mm

安装开孔尺⼨：113mm×113mm

安装嵌⼊深度:76mm

接线⽰意图

注意事项

1.测控终端送电之前应仔细检查，装置已可靠接地。

2.只有熟悉测控终端操作⼿册的专业技术⼈员才允许安装，运⾏或检修测控终端。

3.测控终端的安装必须遵照所有有关的安全规程，必须通过正确的接线和电线尺⼨来保证操作的安全性和可靠性

4.电源输⼊，CT⼆次测，均会产⽣危害⼈⾝安全的⾼电压，在操作时应小心，严格地遵守⽤电安全操作规程。

5.在检修和安装，调换终端时，必须确保断开电源和短接CT⼆次侧回路。

6.在带电采集，设置数据时，不论何种情况下都不得接触带电部分。

7.如有问题请给我们⼚家联系!
