NPBY1-B系列浪涌保护器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

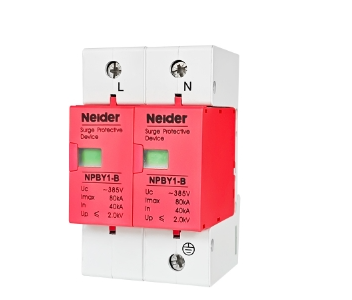

NPBY1-B系列浪涌保护器
NPBY1-B系列浪涌保护器适用于交流50/60Hz、230/400V及以下的TT、IT、TNS、TN-CTN-CS等电源系统。其设计依据GB188021、GB50057规范的要求，最大可释放60～150kA的雷电过电流，通常安装于建筑物内的主低压配电柜中。当发生雷电过电压或运行过电压时，可将能量迅速释放到大地，从而将对电网的过电压影响限制在规定的峰值以下，有效保护电气设备免受雷电或运行过电压的冲击。
结构特点
模块化单替换保护单元，无需断电
放电电流 – 高达 60~150kA(8/20us)
高速——反应时间小于25纳秒
状态显示——状态指示灯的颜色指示保护器的工作状态；绿色（正常），红色（故障）。
规格
| 规格 | NPBY1-B（主保护系统） | |
| 极数 | 1P、2P、1P+N、3P、3P+N、4P | |
| 标称工作电压 Un(V) | 230/400 | |
| 标称放电电流 In(8/20μs)kA | 30、40、50、60、80 | |
| 最大放电电流 Imax(8/20μs)kA | 60、80、100、120、150 | |
| 最大连续工作电压 Uc(V) | 320, 385, 420, 440 | |
| U1mA 压力敏感电压 V | 510, 620, 680, 710 | |
| 防护等级 UpkV | 2.0, 2.5, 3.0, 4.0 | |
| 响应时间（纳秒） | <25 | |
| 漏电流 75% Uc 1mA | ||
| 测试分类 | Ⅱ级 | |
| 防护等级 | IP20等级 | |
| 环境极限温度 | -40℃〜+ 70℃ | |
| 隔热房屋材料 | PBT/PA66 | |
| 阻燃等级，符合UL94标准 | Vo | |
| 安装形式 | 35mm 标准电缆 | |
| 外壳颜色 | 红色/灰色 | |
| 推荐使用的保险丝或断路器 A | 40 ~ 63 | |
| 推荐线径 (mm) | 相位，零 | 6~25 硬线 |
| 地线 | 6~25 双色 | |
| 测试标准 | GB18802.1 GB18802.21 | |
结构特点
模块化单替换保护单元，无需断电
放电电流 – 高达 60~150kA(8/20us)
高速——反应时间小于25纳秒
状态显示——状态指示灯的颜色指示保护器的工作状态；绿色（正常），红色（故障）。
规格
| 规格 | NPBY1-B（主保护系统） | |
| 极数 | 1P、2P、1P+N、3P、3P+N、4P | |
| 标称工作电压 Un(V) | 230/400 | |
| 标称放电电流 In(8/20μs)kA | 30、40、50、60、80 | |
| 最大放电电流 Imax(8/20μs)kA | 60、80、100、120、150 | |
| 最大连续工作电压 Uc(V) | 320, 385, 420, 440 | |
| U1mA 压力敏感电压 V | 510, 620, 680, 710 | |
| 防护等级 UpkV | 2.0, 2.5, 3.0, 4.0 | |
| 响应时间（纳秒） | <25 | |
| 漏电流 75% Uc 1mA | ||
| 测试分类 | Ⅱ级 | |
| 防护等级 | IP20等级 | |
| 环境极限温度 | -40℃〜+ 70℃ | |
| 隔热房屋材料 | PBT/PA66 | |
| 阻燃等级，符合UL94标准 | Vo | |
| 安装形式 | 35mm 标准电缆 | |
| 外壳颜色 | 红色/灰色 | |
| 推荐使用的保险丝或断路器 A | 40 ~ 63 | |
| 推荐线径 (mm) | 相位，零 | 6~25 硬线 |
| 地线 | 6~25 双色 | |
| 测试标准 | GB18802.1 GB18802.21 | |
