ZW8-12户外真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年,专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工,其中包括22名研发人员和一支经验丰富的工程师团队,致力于创新和品质。公司拥有5,200平方米的厂房,配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台,集成式杆装重合器年产能达6,000台。
我们已获得ISO9001(质量管理体系)、ISO14001:2015(环境管理体系)和ISO45001:2018(职业健康安全管理体系)认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

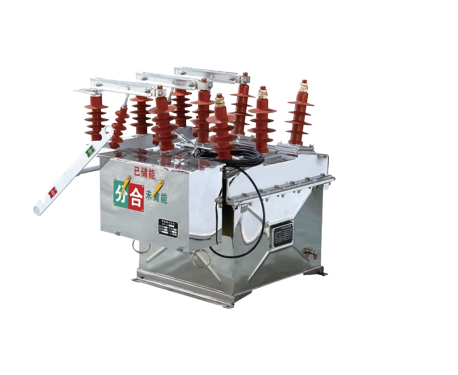

ZW8-12户外真空断路器

ZW 8-12 (G) 型户外高压真空断路器,三相交流 50Hz 户外高压开关柜。它由操作部、导电回路、绝缘系统、密封件和外壳组成,整体结构为三相共箱式。适用于 10kV 农村电网和城市电网,可分流和合并负载电流、过载电流、短路电流等类似应用。
型号名称

规格
| 序号 | 名称 | 单位 | 时间 |
| 01 | 额定电压 | kV | 12 |
| 02 | 额定电流 | A | 630 1250 |
| 03 | 工频干态耐压(1分钟) | 42 | |
| 04 | 雷电冲击耐受电压(峰值) | kV | 75 |
| 05 | 额定短路开断电流 | kV | 16 20 25 |
| 06 | 额定短路关合电流 | 40 50 63 | |
| 07 | 额定峰值耐受电流 | k | 40 50 63 |
| 08 | 4秒短时耐受电流 | KA | 16 20 25 |
| 09 | 额定操作顺序 | O-0.3s-CO-180s-CO | |
| 10 | 额定短路电流开断次数 | 次 | 30 |
| 11 | 机械寿命 | 次 | 10000 |
| 12 | 储能电机额定电压 | V | |
| 13 | 额定工作电压,带特殊弹簧操作机构 | V | 直流或交流 220 |
| V | 直流或交流 220 | ||
| 14 | 过电流释放额定电流 | A | 5 |
| 15 | 动触点和静触点的允许磨损厚度 | mm | 3 |
| 16 | 接触开口距离 | mm | 11± 1 |
| 17 | 超程(接触弹簧压缩长度) | mm | ±1:3 |
| 18 | 三极闭合和打开的不同阶段 | ms | ≤2 |
| 19 | 触点闭合弹跳时间 | ms | ≤2 |
| 20 | 平均打开速度 | 女士 | 1.0± 0.2 |
| 二十一 | 平均关闭速度 | 女士 | 0.7± 0.15 |
| 二十二 | 开放时间 | S | 0.015-0.05 |
| S | 0.03-0.06 | ||
| XNUMX | 关闭时间 | S | 0.025-0.05 |
| 二十四 | 主电路电阻 | μQ | ≤120(G≤200) |
外部尺寸和安装尺寸

型号名称

规格
| 序号 | 名称 | 单位 | 时间 |
| 01 | 额定电压 | kV | 12 |
| 02 | 额定电流 | A | 630 1250 |
| 03 | 工频干态耐压(1分钟) | 42 | |
| 04 | 雷电冲击耐受电压(峰值) | kV | 75 |
| 05 | 额定短路开断电流 | kV | 16 20 25 |
| 06 | 额定短路关合电流 | 40 50 63 | |
| 07 | 额定峰值耐受电流 | k | 40 50 63 |
| 08 | 4秒短时耐受电流 | KA | 16 20 25 |
| 09 | 额定操作顺序 | O-0.3s-CO-180s-CO | |
| 10 | 额定短路电流开断次数 | 次 | 30 |
| 11 | 机械寿命 | 次 | 10000 |
| 12 | 储能电机额定电压 | V | |
| 13 | 额定工作电压,带特殊弹簧操作机构 | V | 直流或交流 220 |
| V | 直流或交流 220 | ||
| 14 | 过电流释放额定电流 | A | 5 |
| 15 | 动触点和静触点的允许磨损厚度 | mm | 3 |
| 16 | 接触开口距离 | mm | 11± 1 |
| 17 | 超程(接触弹簧压缩长度) | mm | ±1:3 |
| 18 | 三极闭合和打开的不同阶段 | ms | ≤2 |
| 19 | 触点闭合弹跳时间 | ms | ≤2 |
| 20 | 平均打开速度 | 女士 | 1.0± 0.2 |
| 二十一 | 平均关闭速度 | 女士 | 0.7± 0.15 |
| 二十二 | 开放时间 | S | 0.015-0.05 |
| S | 0.03-0.06 | ||
| XNUMX | 关闭时间 | S | 0.025-0.05 |
| 二十四 | 主电路电阻 | μQ | ≤120(G≤200) |
