ZW20A-12/T100(630)-25 户外高压交流(分段式)真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年,专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工,其中包括22名研发人员和一支经验丰富的工程师团队,致力于创新和品质。公司拥有5,200平方米的厂房,配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台,集成式杆装重合器年产能达6,000台。
我们已获得ISO9001(质量管理体系)、ISO14001:2015(环境管理体系)和ISO45001:2018(职业健康安全管理体系)认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

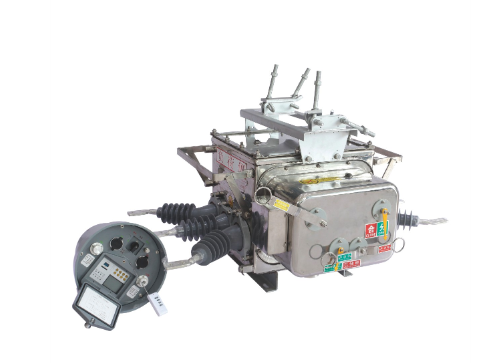

ZW20A-12/T100(630)-25 户外高压交流(分段式)真空断路器

ZW 20-12F 户外高压真空边界断路器(看门狗开关),安装于架空配电线路边界,用户接入线路前端,可自动排除用户单相接地故障和短路故障,避免用户边界故障导致输电线路中断,保障故障用户的安全,提高电力可靠性。
型号名称

规格
| 序号 | 名称 | 单位 | 日期 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | k | 20 |
| 5 | 当前峰值 | k | 50 |
| 6 | 额定动态稳定性电流峰值 | k | 50 |
| 7 | 4秒热稳定性电流 | k | 20 |
| 8 | 额定操作顺序 | O-0.3sCO-180s-CO | |
| 9 | 额定储能电机电压 | V | AC220 |
| 10 | 最大/最小储能电机电压 | V | AC242 / 187 |
| 11 | 额定闭合工作电压 | V | AC220 |
| 12 | 最大/最小闭合工作电压 | V | AC264 / 143 |
| 13 | 额定开启工作电压 | V | AC220 |
| 14 | 最大/最小跳闸电压 | V | AC264 / 143 |
| 15 | 关门时间各不相同 | ms | ≤2 |
| 16 | 闸门开启的不同阶段 | ms | ≤2 |
| 17 | SF6气体额定压力(表压) | MPA | 0.01 |
| 18 | 额定短路电流开断次数 | 二流 | 30 |
| 19 | 机械寿命 | 二流 | 10000 |
外部尺寸和安装尺寸

型号名称

规格
| 序号 | 名称 | 单位 | 日期 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | k | 20 |
| 5 | 当前峰值 | k | 50 |
| 6 | 额定动态稳定性电流峰值 | k | 50 |
| 7 | 4秒热稳定性电流 | k | 20 |
| 8 | 额定操作顺序 | O-0.3sCO-180s-CO | |
| 9 | 额定储能电机电压 | V | AC220 |
| 10 | 最大/最小储能电机电压 | V | AC242 / 187 |
| 11 | 额定闭合工作电压 | V | AC220 |
| 12 | 最大/最小闭合工作电压 | V | AC264 / 143 |
| 13 | 额定开启工作电压 | V | AC220 |
| 14 | 最大/最小跳闸电压 | V | AC264 / 143 |
| 15 | 关门时间各不相同 | ms | ≤2 |
| 16 | 闸门开启的不同阶段 | ms | ≤2 |
| 17 | SF6气体额定压力(表压) | MPA | 0.01 |
| 18 | 额定短路电流开断次数 | 二流 | 30 |
| 19 | 机械寿命 | 二流 | 10000 |
