ZW7-40.5户外真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

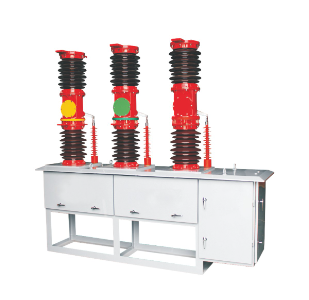

ZW7-40.5户外真空断路器
ZW 7-40.5系列户外高压真空断路器主要用于35kV户外输变电系统的控制和保护，也可用于城乡电网及工矿企业的正常运行和短路保护。该产品整体结构为瓷瓶柱式；上部瓷瓶内设有真空灭弧室，下部瓷瓶为柱状瓷瓶。适用于频繁作业场所。具有密封性好、抗老化、耐高压、不燃烧、不爆炸、使用寿命长、安装维护方便等优点。
型号名称
主要特点
真空灭弧，破断能力强，电气寿命长，机械寿命达10,000次；
结构简单，无需维护，维护周期短；
绝缘性能好，抗污染能力强；
配备弹簧或电磁操作机构，机械性能可靠，可频繁操作；无火灾和爆炸危险；
内置电流互感器，精度为0.2级，可实现三相互动保护；
内置冷凝控制器，可使断路器在一定的温度和湿度下可靠运行。
规格
| 序号 | 名称 | 单位 | 日期 | ||
| 1 | 额定电压 | kV | 40.5 | ||
| 2 | 额定电流 | A | 1600 | ||
| 3 | 额定频率 | Hz | 50 | ||
| 4 | 额定短路开断电流（有效值） | k | 20 | 25 | 31.5 |
| 5 | 额定短路关合电流（峰值） | 50 | 63 | 80 | |
| 6 | 额定峰值耐受电流 | 50 | 63 | 80 | |
| 7 | 4s额定短时耐受电流（有效值） | 20 | 25 | 31.5 | |
| 8 | 1分钟工频耐受电压（有效值） | kV | 干重：95（湿重：80） | ||
| 9 | 雷电冲击耐受电压（峰值） | 185 | |||
| 10 | 额定操作顺序 | O—0.3秒 CO—180秒—CO | |||
| 11 | 额定短路开断电流开断时间 | 次 | 20 | ||
| 12 | 机械寿命 | 10000 | |||
| 13 | 重量 | kg | 1000 | ||
| 序号 | 名称 | 单位 | 日期 |
| 1 | 灭弧室触点开口距离 | 22± 2 | |
| 2 | 灭弧室触点过行程 | mm | 5± 1 |
| 3 | 相中心距离 | 710 | |
| 4 | 灭弧室触点闭合弹跳时间 | ms | ≤5 |
| 5 | 三相开启和关闭，分不同时期进行。 | ≤2 | |
| 6 | 平均关闭速度 | 女士 | 0.75± 0.2 |
| 7 | 平均打开速度 | 1.7± 0.2 | |
| 8 | 关闭时间 | ms | 30 ~ 100 |
| 9 | 开放时间 | 15 ~ 60 | |
| 10 | 每相主电路电阻（不含电流互感器） | 微欧姆 | ≤100 |
| 11 | 真空断路器动触点和静触点的允许磨损厚度 | mm | 3 |
外部尺寸和安装尺寸
执行器侧装式断路器的外部尺寸
| 1 | 上部入口端 | 7 | 基本框架 |
| 2 | 真空中断器瓷套 | 8 | 标示牌 |
| 3 | 支架 | 9 | CT19BW 机芯（盒内） |
| 4 | 下出口端 | 10 | 电流互感器（在盒子里） |
| 5 | 绝缘拉杆 | 11 | 手孔盖 |
| 6 | 柱状瓷套 |
